Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.

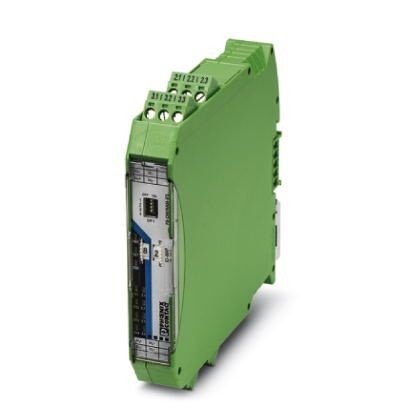

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Цифровые входы
7. Параметры подключения
8. Индикатор состояния
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Цифровые входы
7. Параметры подключения
8. Индикатор состояния
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 113 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 95 % (без выпадения конденсата) |
| Высота | 2000 м |
4. Общие сведения
| Комплект состоит из | 2709561 ME 17, 5 TBUS 1, 5/ 5-ST-3, 81 GN |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 1065 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 449 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) | |
| 85 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
5. Питание
| Диапазон напряжения питания | 19, 2 В DC ... 30, 5 В DC (Шинные соединители на DIN-рейке) |
| Потребляемый ток, макс. | ≤ 64 мА (@24 В пост. тока, @ 25°C) |
6. Цифровые входы
| Описание входа | Цифровой вход |
| Количество входов | 4 |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| сухие переключающие контакты | |
| переключающие контакты с шунтирующим резистором | |
| Уровень переключения, сигнал "1" | 10 В DC ... 30, 5 В DC |
| Уровень переключения, сигнал "0" | 0 В DC ... 4 В DC |
| Входной сигнал напряжения, минимальный | 0 В DC |
| Входной сигнал напряжения, максимальный | 30, 5 В DC |
| Входной сигнал тока | ≤ 1, 2 мА (запертый) |
| ≥ 2, 1 мА (проводящий) | |
| Напряжение без нагрузки | ~ 8 В DC |
| Гистерезис переключения | ≤ 0, 2 мА |
| Ток короткого замыкания | ≤ 8 мА |
| Обнаружение нарушений в линии | Разрыв 0, 05 мА IN |
| Короткое замыкание 100 Ω датчика |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0, 6 Нм |
| Резьба винтов | M3 |
8. Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) | |
| Желтый светодиод (цифровой вход, DI1) | |
| Желтый светодиод (цифровой вход, DI2) | |
| Желтый светодиод (цифровой вход, DI3) | |
| Желтый светодиод (цифровой вход, DI4) | |
| Красный светодиод (короткое замыкание/обрыв цепи, Е1) | |
| Красный светодиод (короткое замыкание/обрыв цепи, Е2) | |
| Красный светодиод (короткое замыкание/обрыв цепи, Е3) | |
| Красный светодиод (короткое замыкание/обрыв цепи, Е4) |
9. Стандарты и предписания
| Стандарты/нормативные документы | Директива по взрывобезопасности (ATEX) EN 60079-0 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | IBExU 17ATEXB011XII 3 GEx ec IIC T4 Gc |
| IECEx | IECEx IBE 17.0029XEx ec IIC T4 Gc |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
Характеристики
Бренд
PHOENIX CONTACT
