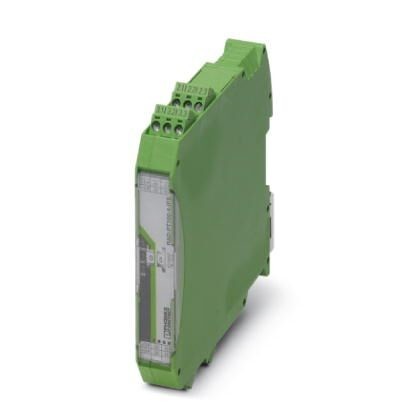

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Параметры подключения
8. Индикатор состояния
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Параметры подключения
8. Индикатор состояния
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 113 мм |
| Глубина | 114, 5 мм |
| Чертеж |
3. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Высота | 2000 м |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
| Ударопрочность | 16г, 11 мс |
4. Общие сведения
| Комплект состоит из | 2709561 ME 17, 5 TBUS 1, 5/ 5-ST-3, 81 GN |
| Категория перенапряжения | II |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 1249 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 506 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) | |
| 194 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
5. Питание
| Диапазон напряжения питания | 19, 2 В DC ... 30, 5 В DC (Шинные соединители на DIN-рейке) |
| Потребляемый ток, макс. | ≤ 38 мА (@24 В пост. тока, @ 25°C) |
| Защита от перенапряжений при переходных процессах | Да |
6. Аналоговые входы
| Описание входа | Вход Pt 100 |
| Количество входов | 4 |
| Диапазон измерения температуры | -50 °C ... 250 °C |
| Ток питания датчика | 1 мА (постоянный) |
| Макс. допустимое сопротивление кабельной системы | 25 Ω |
| Точность измерения | 0, 1% (от предельного значения измерительного диапазона) |
| Способ подключения | 2-, 3-проводной кабель |
| Канал данных процесса | 16 бит (на канал) |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0, 6 Нм |
| Резьба винтов | M3 |
8. Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) |
9. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA IIC T4 Gc |
| Сертификат | IBExU 15 ATEX B008 X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | IECEx |
| Маркировка | Ex nA IIC T4 Gc |
| Сертификат | IECEx IBE 13.0019X |
| Наименование | UL, США / Канада |
| Маркировка | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
10. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Стандарты/нормативные документы | Директива по ЭМС 2014/30/EU EN 61000-6-2 |
| Директива по ЭМС 2014/30/EU EN 61000-6-4 | |
| Директива по взрывобезопасности (ATEX) EN 60079-0 | |
| Директива по взрывобезопасности (ATEX) EN-60079-15 | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 16г, 11 мс |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Характеристики
Бренд
PHOENIX CONTACT
