Описание
Характеристики
Интерфейс Ethernet с возможностью стыковки влево, для подключения к совместимому модульному контроллеру серии PLCnext Control.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы передачи данных
6. Потенциалы Inline
7. Потенциалы Axioline
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы передачи данных
6. Потенциалы Inline
7. Потенциалы Axioline
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры

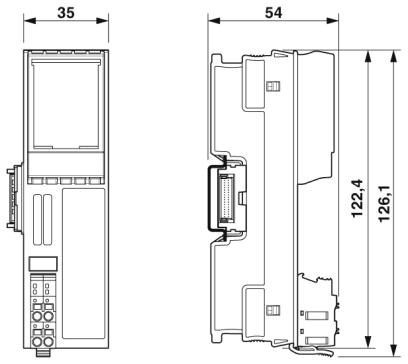

| Чертеж | |
| Ширина | 35 мм |
| Высота | 126, 1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (до 2000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Степень защиты | IP20 |
3. Параметры подключения
| Наименование | Axioline F штекер |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
4. Общие сведения
| Тип монтажа | Установка на монтажную рейку |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 157, 8 г |
| Указания по значениям массы | со штекером и цокольным модулем |
| Тип монтажа | Установка на монтажной рейке |
5. Интерфейсы передачи данных
| Интерфейс | Ethernet |
| Количество | 1 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100/1000 Мбит/с (дуплексный режим) |
| Интерфейс | Локальная шина Axioline F |
| Количество | 1 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
6. Потенциалы Inline
| Диапазон напряжения питания |
7. Потенциалы Axioline
| Наименование | Подача напряжения питания на логические схемы UL |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Защитная схема | Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки |
| Защита от бросков тока при переходных процессах Cтабилитроны |
8. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242608 |
| ECl@ss 8.0 | 27242608 |
| ECl@ss 9.0 | 27242608 |
11. ETIM
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
Характеристики
Бренд
PHOENIX CONTACT
