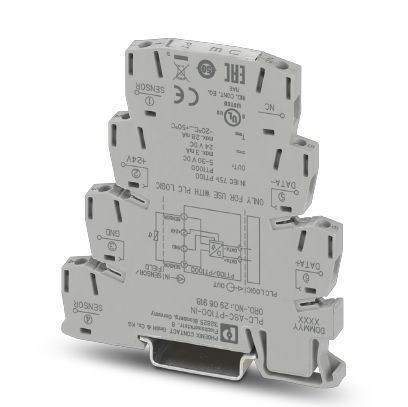

Температурный измерительный преобразователь Pt 100/Pt 1000 для логического модуля PLC logic (только поколение 2), одноканальный, тип сигнала (Pt 100, Pt 1000) настройка DIP-переключателями, винтовой зажим
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Условия окружающей среды
3. Питание
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры
| Ширина | 6, 2 мм |
| Высота | 80 мм |
| Глубина | 86 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
3. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон номинальных напряжений питания цепи управления относительно US | 0, 8 ... 1, 1 |
| Номинальный ток питания цепи управления IS | 14 мА |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикация рабочего напряжения | LED зел. |
| Индикация ошибок | СИД красн. |
4. Входные данные
| Наименование, вход | Аналоговый вход, сопротивление |
| Применяемые типы датчиков (RTD) | Pt 100 (IEC 60751, α = 0, 00385) |
| Способ подключения | 2-проводная схема |
| Ток питания датчика | ~ 900 мкA |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Диапазон измерения температуры | -50 °C ... 200 °C |
| Ошибка передачи, макс. | 1 % |
| Ограничение верхнего предела напряжения | >33 В |
| Наименование, вход | Аналоговый вход, сопротивление |
| Применяемые типы датчиков (RTD) | Pt 1000 (IEC 60751, α = 0, 00385) |
| Способ подключения | 2-проводная схема |
| Ток питания датчика | ~ 900 мкA |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Диапазон измерения температуры | -50 °C ... 200 °C |
| Ошибка передачи, макс. | 1 % |
| Ограничение верхнего предела напряжения | >33 В |
5. Выходные данные
| Наименование, выход | Цифровой выход |
6. Общие сведения
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 4 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
8. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 508 Listed |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27242201 |
| ECl@ss 8.0 | 27242201 |
| ECl@ss 9.0 | 27242201 |
11. ETIM
| ETIM 4.0 | EC001420 |
| ETIM 5.0 | EC001420 |
| ETIM 6.0 | EC001420 |
| ETIM 7.0 | EC001420 |
