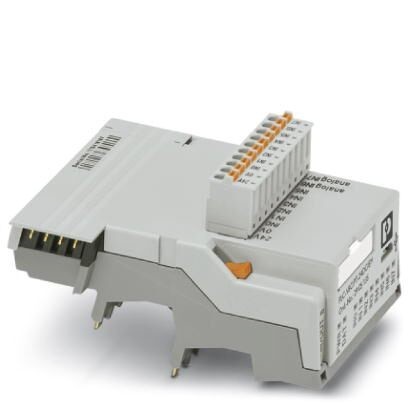

Логический модуль расширения PLC logic с 16 вводами-выводами для вставного подключения к 8 клеммам PLC-INTERFACE с целью расширения базового модуля (к одному базовому модулю можно подключить не более двух модулей расширения), зажим рush-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Питание
5. Входные данные (цифр.)
6. Входные данные (аналог.)
7. Входные данные (PLC-INTERFACE)
8. Выходные данные
9. Общие сведения
10. Параметры подключения
11. Параметры подключения 2
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Питание
5. Входные данные (цифр.)
6. Входные данные (аналог.)
7. Входные данные (PLC-INTERFACE)
8. Выходные данные
9. Общие сведения
10. Параметры подключения
11. Параметры подключения 2
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 50 мм |
| Высота | 48, 5 мм |
| Глубина | 82, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 45 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
| Степень защиты | IP20 |
4. Питание
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 26, 4 В DC |
| Максимальный входной ток при UN | 65 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикатор состояния | LED зел. |
5. Входные данные (цифр.)
| Количество входов | 8 (2 конфигурируемых как аналоговые) |
| Описание входа | EN 61131-2 тип 3 |
| Входное напряжение | 24 В DC |
| Уровень сигнала, сигнал "0" | |
| Уровень сигнала, сигнал "1" | >11 В |
| Входной ток, сигнал "0" | |
| Входной ток, сигнал "1" | тип. 2, 5 мА |
| Индикатор состояния | LED желт. |
6. Входные данные (аналог.)
| Количество входов | 2 (IN6 и IN7 могут быть настроены как аналоговые) |
| Диапазон входных напряжений | 0 В ... 10 В |
| Входное сопротивление | >3, 5 кΩ |
7. Входные данные (PLC-INTERFACE)
| Количество входов | ≤ 8 |
| Описание входа | технические данные в зависимости от используемой клеммы PLC-INTERFACE |
| Входное напряжение | 19 В DC |
| Потребляемый ток, типовой | 4 мА |
| Входное сопротивление |
8. Выходные данные
| Количество выходов | ≤ 8 |
| Номинальное напряжение | 24 В DC |
| Номинальный ток | 9 мА |
9. Общие сведения
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | возможна установка на 8 клеммах PLC-INTERFACE |
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
10. Параметры подключения
| Наименование, подключение | Разъем COMBICON |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 9 мм |
| Количество точек подключения | 1 |
| Полюсов | 10 |
| Указание | Питание устройства и 8 входов |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 25 мм² ... 0, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0, 25 мм² ... 1, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| Сечение проводника AWG | 26 ... 16 |
11. Параметры подключения 2
| Наименование, подключение | логика ПЛК - шина |
| Тип подключения | Клеммы с ножевыми контактами |
| Количество точек подключения | 1 |
| Полюсов | 4 |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 27242216 |
| ECl@ss 4.1 | 27242216 |
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27242216 |
| ECl@ss 8.0 | 27242216 |
| ECl@ss 9.0 | 27242216 |
15. ETIM
| ETIM 2.0 | EC001417 |
| ETIM 3.0 | EC001417 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001417 |
| ETIM 6.0 | EC001417 |
| ETIM 7.0 | EC001417 |
16. UNSPSC
| UNSPSC 13.2 | 39122329 |
| UNSPSC 18.0 | 39122329 |
| UNSPSC 19.0 | 39122329 |
| UNSPSC 20.0 | 39122329 |
| UNSPSC 21.0 | 39122329 |
