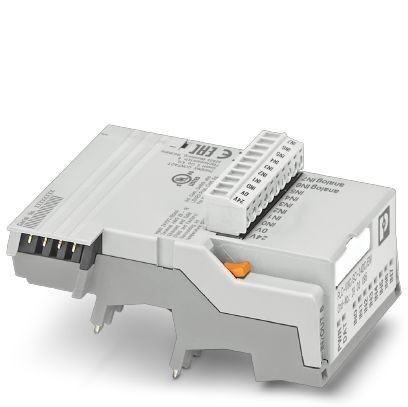

Логический модуль расширения PLC logic с 16 вводами-выводами для вставного подключения к 8 клеммам PLC-INTERFACE с целью расширения базового модуля (к одному базовому модулю можно подключить не более двух модулей расширения), винтовой зажим
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Питание
5. Входные данные (цифр.)
6. Входные данные (аналог.)
7. Входные данные (PLC-INTERFACE)
8. Выходные данные
9. Общие сведения
10. Параметры подключения
11. Параметры подключения 2
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Питание
5. Входные данные (цифр.)
6. Входные данные (аналог.)
7. Входные данные (PLC-INTERFACE)
8. Выходные данные
9. Общие сведения
10. Параметры подключения
11. Параметры подключения 2
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 50 мм |
| Высота | 44 мм |
| Глубина | 82, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 45 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
| Степень защиты | IP20 |
4. Питание
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 26, 4 В DC |
| Максимальный входной ток при UN | 65 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикатор состояния | LED зел. |
5. Входные данные (цифр.)
| Количество входов | 8 (2 конфигурируемых как аналоговые) |
| Описание входа | EN 61131-2 тип 3 |
| Входное напряжение | 24 В DC |
| Уровень сигнала, сигнал "0" | |
| Уровень сигнала, сигнал "1" | >11 В |
| Входной ток, сигнал "0" | |
| Входной ток, сигнал "1" | тип. 2, 5 мА |
| Индикатор состояния | LED желт. |
6. Входные данные (аналог.)
| Количество входов | 2 (IN6 и IN7 могут быть настроены как аналоговые) |
| Диапазон входных напряжений | 0 В ... 10 В |
| Входное сопротивление | >3, 5 кΩ |
7. Входные данные (PLC-INTERFACE)
| Количество входов | ≤ 8 |
| Описание входа | технические данные в зависимости от используемой клеммы PLC-INTERFACE |
| Входное напряжение | 19 В DC |
| Потребляемый ток, типовой | 4 мА |
| Входное сопротивление |
8. Выходные данные
| Количество выходов | ≤ 8 |
| Номинальное напряжение | 24 В DC |
| Номинальный ток | 9 мА |
9. Общие сведения
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | возможна установка на 8 клеммах PLC-INTERFACE |
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
10. Параметры подключения
| Наименование, подключение | Разъем COMBICON |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M2 |
| Количество точек подключения | 1 |
| Полюсов | 10 |
| Указание | Питание устройства и 8 входов |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| 0, 25 мм² ... 0, 5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0, 25 мм² ... 1, 5 мм² (Кабельный наконечник без изолирующего хомута) | |
| Сечение проводника AWG | 28 ... 16 |
11. Параметры подключения 2
| Наименование, подключение | логика ПЛК - шина |
| Тип подключения | Клеммы с ножевыми контактами |
| Количество точек подключения | 1 |
| Полюсов | 4 |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27242216 |
| ECl@ss 8.0 | 27242216 |
| ECl@ss 9.0 | 27242216 |
15. ETIM
| ETIM 2.0 | EC001417 |
| ETIM 3.0 | EC001417 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001417 |
| ETIM 6.0 | EC001417 |
| ETIM 7.0 | EC001417 |
16. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39122329 |
| UNSPSC 18.0 | 39122329 |
| UNSPSC 19.0 | 39122329 |
| UNSPSC 20.0 | 39122329 |
| UNSPSC 21.0 | 39122329 |
Характеристики
