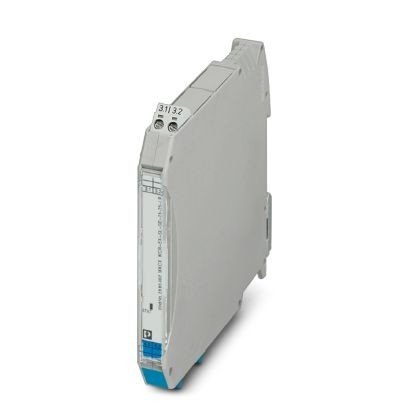

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 25 мА. Для газов до группы IIC, питание от контура, гальваническая развязка, SIL 3. Винтовой зажим.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Совместимые клапаны
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Совместимые клапаны
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 112, 5 мм |
| Глубина | 113, 7 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (для установки в любом положении) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 |
4. Выходные данные
| Выходная характеристикавыходное сопротивление | 641, 1 Ω (Внутреннее сопротивление Ri) |
| Время срабатывания | 20 мс |
5. Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
| Совместимый клапан | Norgren Herion Coil 2080 / 2082 |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Samson Coil 3701-11 (6 V) | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-11 (6 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-11 (6 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 |
6. Питание
| Рассеиваемая мощность |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Общие сведения
| Количество каналов | 1 |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Индикатор состояния | Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Выход/вход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| SIL | 3 |
9. Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| ΛSU | 2, 84 x 10-7 (284 FIT) |
| ΛSD | |
| ΛDU | |
| ΛDD | |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
10. Данные по безопасности
| Входная мощность Pi | возможность игнорирования |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходное напряжение Uo | 25, 1 В |
| Макс. выходной ток Io | 39 мА |
| Макс. выходная мощность Po | 245 мВт |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 22 мГн |
| Макс. внешняя емкость Co | 0, 108 мкФ |
| Дополнительный текст | простая электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 90 мГн |
| Макс. внешняя емкость Co | 0, 83 мкФ |
| Дополнительный текст | простая электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 20 мГн |
| Макс. внешняя емкость Co | 68 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 10 мГн |
| Макс. внешняя емкость Co | 68 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 5 мГн |
| Макс. внешняя емкость Co | 68 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 1 мГн |
| Макс. внешняя емкость Co | 79 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 0, 1 мГн |
| Макс. внешняя емкость Co | 108 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внешняя емкость Co | 270 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 5 мГн |
| Макс. внешняя емкость Co | 430 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 1 мГн |
| Макс. внешняя емкость Co | 470 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 0, 1 мГн |
| Макс. внешняя емкость Co | 830 нФ |
| Дополнительный текст | смешанная электроцепь |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
11. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB/IIIC | |
| IIC | |
| IIC | |
| IIC | |
| IIC |
12. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
13. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210120 |
| ECl@ss 8.0 | 27210120 |
| ECl@ss 9.0 | 27210120 |
14. ETIM
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
15. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
