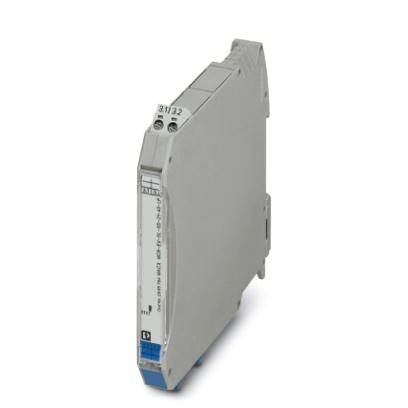

Модуль управления клапаном MACX MCR-EX-SL-SD-21-40-LP

Описание

Характеристики

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 40 мА. Для газов до группы IIC, питание от контура, гальваническая развязка, SIL 3. Винтовой зажим.

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Совместимые клапаны
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 12, 5 мм
Высота 112, 5 мм
Глубина 113, 7 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Степень защиты IP20 (не проверено согласно UL)
Помехоустойчивость EN 61000-6-2
4. Выходные данные
Выходная характеристикавыходное сопротивление 287 Ω (Внутреннее сопротивление Ri)
Время срабатывания 20 мс
5. Совместимые клапаны
Указание В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Совместимый клапан ASCO Coil 195
Bürkert Coil AC 10 standard
Bürkert Coil AC 10 high resistance
Bürkert Coil AC 21 standard 700 mW / 65°C
Bürkert Coil AC 21 high resistance 700 mW / 65°C
Bürkert Coil AC 21 standard 900 mW / 45°C
Bürkert Coil AC 21 high resistance 900 mW / 45°C
Bürkert Coil AC 21 standard 900 mW / 60°C
Bürkert Coil AC 21 high resistance 900 mW / 60°C
Bürkert Coil G1 642735 standard 600 mW / 50°C
Bürkert Coil G1 642735 high resistance 600 mW / 50°C
Bürkert Coil G1 642735 standard 800 mW / 40°C
Bürkert Coil G1 642735 high resistance 800 mW / 40°C
Bürkert Coil G1 642735 standard 1000 mW / 40°C
Bürkert Coil G1 642735 high resistance 1000 mW / 40°C
Norgren Herion Coil 2050
Norgren Herion Coil 2051
Norgren Herion Coil 2052
Norgren Herion Coil 2080 / 2082
Norgren Herion Coil 2081 / 2083
Norgren Herion Coil 2084
Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type
Hörbiger Piezo P20 381RF-NG-CPN61 30 V type
Parker Coil VZ07 488650.01
Parker Coil VZ33 494035.10
Parker Coil VZ08 488660.01
Parker Coil VZ09 488670.01
Parker Coil VZ95 482160.01 EEx ia IIB T6
Parker Coil VZ23 482870.01
Samson Coil 3701-12 (12 V)
Samson Coil 3701-13 (24 V)
Samson Coil 3963-12 (12 V)
Samson Coil 3963-13 (24 V)
Samson Coil 3964-12 (12 V)
Samson Coil 3964-13 (24 V)
Seitz Pilot valve PV 12F73 Ci oH
Seitz Pilot valve PV 12F73 Xi oH
Seitz Pilot valve PV 12F73 Xi oH-2
6. Питание
Рассеиваемая мощность
7. Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 7 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм ... 0, 6 Нм
8. Общие сведения
Количество каналов 1
Температурный коэффициент, максимальный 0, 01 %/K
Индикатор состояния Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи)
Степень загрязнения 2
Категория перенапряжения II
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение электромагнитных помех EN 61000-6-4
Материал корпуса PA 6.6-FR
Цвет cерый
Наименование Выход/вход
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1))
2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX  II (1) G [Ex ia Ga] IIC/IIB/IIA
 II (1) D [Ex ia Da] IIIC
 II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X
IECEx [Ex ia Ga] IIC/IIB/IIA
[Ex ia Da] IIIC
Ex nA [ia IIC Ga] IIC T4 Gc
UL, США / Канада Класс I, разд. 2IS для классов I, II, III, разд. 1
SIL 3
9. Параметры техники безопасности
Требование конструкт. целостности МЭК 61508 - низкие требования
Тип устройства Тип A
Уровни совокупной безопасности (SIL) 3
Доля опасных сбоев (SFF) 100 %
ΛSU 2, 84 x 10-7 (284 FIT)
ΛSD
ΛDU
ΛDD
Вероятность опасного отказа в рамках одного запроса (PFDAVG) 0 (1 год)
0 (5 лет)
0 (10 лет)
Диагностическое покрытие (DC) DCS=0 %, DCD=0 %
10. Данные по безопасности
Входная мощность Pi возможность игнорирования
Макс. внутренняя индуктивность Li возможность игнорирования
Макс. внутренняя емкость Ci возможность игнорирования
Макс. выходное напряжение Uo 25, 1 В
Макс. выходной ток Io 87 мА
Макс. выходная мощность Po 550 мВт
Группа IIC
Макс. внешняя индуктивность Lo 5 мГн
Макс. внешняя емкость Co 0, 108 мкФ
Дополнительный текст простая электроцепь
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 20 мГн
Макс. внешняя емкость Co 0, 83 мкФ
Дополнительный текст простая электроцепь
Группа IIC
Макс. внешняя индуктивность Lo 2 мГн
Макс. внешняя емкость Co 52 нФ
Дополнительный текст смешанная электроцепь
Группа IIC
Макс. внешняя индуктивность Lo 1 мГн
Макс. внешняя емкость Co 65 нФ
Дополнительный текст смешанная электроцепь
Группа IIC
Макс. внешняя индуктивность Lo 0, 5 мГн
Макс. внешняя емкость Co 82 нФ
Дополнительный текст смешанная электроцепь
Группа IIC
Макс. внешняя индуктивность Lo 0, 2 мГн
Макс. внешняя емкость Co 108 нФ
Дополнительный текст смешанная электроцепь
Группа IIC
Макс. внешняя индуктивность Lo 0, 1 мГн
Макс. внешняя емкость Co 108 нФ
Дополнительный текст смешанная электроцепь
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 10 мГн
Макс. внешняя емкость Co 380 нФ
Дополнительный текст смешанная электроцепь
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 5 мГн
Макс. внешняя емкость Co 380 нФ
Дополнительный текст смешанная электроцепь
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 1 мГн
Макс. внешняя емкость Co 440 нФ
Дополнительный текст смешанная электроцепь
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 0, 1 мГн
Макс. внешняя емкость Co 820 нФ
Дополнительный текст смешанная электроцепь
Максимальное безопасное напряжение Um 253 В AC (125 В DC)
11. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX  II (1) G [Ex ia Ga] IIC/IIB/IIA
 II (1) D [Ex ia Da] IIIC
 II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X
IECEx [Ex ia Ga] IIC/IIB/IIA
[Ex ia Da] IIIC
Ex nA [ia IIC Ga] IIC T4 Gc
UL, США / Канада Класс I, разд. 2IS для классов I, II, III, разд. 1
Температура DNV GL B
Влажность DNV GL B
Вибрация DNV GL A
DNV GL-EMC A
Оболочка DNV GL Required protection according to the Rules shall be provided upon installation on board
Группа IIC
IIB/IIIC
IIC
IIC
IIC
IIC
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27210100
ECl@ss 4.1 27210100
ECl@ss 5.0 27210100
ECl@ss 5.1 27210100
ECl@ss 6.0 27210100
ECl@ss 7.0 27210120
ECl@ss 8.0 27210120
ECl@ss 9.0 27210120
14. ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
ETIM 7.0 EC002653
15. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 18.0 39121008
UNSPSC 19.0 39121008
UNSPSC 20.0 39121008
UNSPSC 21.0 39121008

Характеристики

Бренд

PHOENIX CONTACT

Ширина	12, 5 мм
Высота	112, 5 мм
Глубина	113, 7 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20 (не проверено согласно UL)
Помехоустойчивость	EN 61000-6-2

Выходная характеристикавыходное сопротивление	287 Ω (Внутреннее сопротивление Ri)
Время срабатывания	20 мс

Указание	В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном.
Совместимый клапан	ASCO Coil 195
	Bürkert Coil AC 10 standard
	Bürkert Coil AC 10 high resistance
	Bürkert Coil AC 21 standard 700 mW / 65°C
	Bürkert Coil AC 21 high resistance 700 mW / 65°C
	Bürkert Coil AC 21 standard 900 mW / 45°C
	Bürkert Coil AC 21 high resistance 900 mW / 45°C
	Bürkert Coil AC 21 standard 900 mW / 60°C
	Bürkert Coil AC 21 high resistance 900 mW / 60°C
	Bürkert Coil G1 642735 standard 600 mW / 50°C
	Bürkert Coil G1 642735 high resistance 600 mW / 50°C
	Bürkert Coil G1 642735 standard 800 mW / 40°C
	Bürkert Coil G1 642735 high resistance 800 mW / 40°C
	Bürkert Coil G1 642735 standard 1000 mW / 40°C
	Bürkert Coil G1 642735 high resistance 1000 mW / 40°C
	Norgren Herion Coil 2050
	Norgren Herion Coil 2051
	Norgren Herion Coil 2052
	Norgren Herion Coil 2080 / 2082
	Norgren Herion Coil 2081 / 2083
	Norgren Herion Coil 2084
	Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type
	Hörbiger Piezo P20 381RF-NG-CPN61 30 V type
	Parker Coil VZ07 488650.01
	Parker Coil VZ33 494035.10
	Parker Coil VZ08 488660.01
	Parker Coil VZ09 488670.01
	Parker Coil VZ95 482160.01 EEx ia IIB T6
	Parker Coil VZ23 482870.01
	Samson Coil 3701-12 (12 V)
	Samson Coil 3701-13 (24 V)
	Samson Coil 3963-12 (12 V)
	Samson Coil 3963-13 (24 V)
	Samson Coil 3964-12 (12 V)
	Samson Coil 3964-13 (24 V)
	Seitz Pilot valve PV 12F73 Ci oH
	Seitz Pilot valve PV 12F73 Xi oH
	Seitz Pilot valve PV 12F73 Xi oH-2

Тип подключения	Винтовые зажимы
Длина снятия изоляции	7 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 14
Момент затяжки	0, 5 Нм ... 0, 6 Нм

Количество каналов	1
Температурный коэффициент, максимальный	0, 01 %/K
Индикатор состояния	Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи)
Степень загрязнения	2
Категория перенапряжения	II
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Излучение электромагнитных помех	EN 61000-6-4
Материал корпуса	PA 6.6-FR
Цвет	cерый
Наименование	Выход/вход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
	300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia Ga] IIC/IIB/IIA
	 II (1) D [Ex ia Da] IIIC
	 II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X
IECEx	[Ex ia Ga] IIC/IIB/IIA
	[Ex ia Da] IIIC
	Ex nA [ia IIC Ga] IIC T4 Gc
UL, США / Канада	Класс I, разд. 2IS для классов I, II, III, разд. 1
SIL	3

Требование конструкт. целостности	МЭК 61508 - низкие требования
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	3
Доля опасных сбоев (SFF)	100 %
ΛSU	2, 84 x 10-7 (284 FIT)
ΛSD
ΛDU
ΛDD
Вероятность опасного отказа в рамках одного запроса (PFDAVG)	0 (1 год)
	0 (5 лет)
	0 (10 лет)
Диагностическое покрытие (DC)	DCS=0 %, DCD=0 %

Входная мощность Pi	возможность игнорирования
Макс. внутренняя индуктивность Li	возможность игнорирования
Макс. внутренняя емкость Ci	возможность игнорирования
Макс. выходное напряжение Uo	25, 1 В
Макс. выходной ток Io	87 мА
Макс. выходная мощность Po	550 мВт
Группа	IIC
Макс. внешняя индуктивность Lo	5 мГн
Макс. внешняя емкость Co	0, 108 мкФ
Дополнительный текст	простая электроцепь
Группа	IIB/IIIC
Макс. внешняя индуктивность Lo	20 мГн
Макс. внешняя емкость Co	0, 83 мкФ
Дополнительный текст	простая электроцепь
Группа	IIC
Макс. внешняя индуктивность Lo	2 мГн
Макс. внешняя емкость Co	52 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIC
Макс. внешняя индуктивность Lo	1 мГн
Макс. внешняя емкость Co	65 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIC
Макс. внешняя индуктивность Lo	0, 5 мГн
Макс. внешняя емкость Co	82 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIC
Макс. внешняя индуктивность Lo	0, 2 мГн
Макс. внешняя емкость Co	108 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIC
Макс. внешняя индуктивность Lo	0, 1 мГн
Макс. внешняя емкость Co	108 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIB/IIIC
Макс. внешняя индуктивность Lo	10 мГн
Макс. внешняя емкость Co	380 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIB/IIIC
Макс. внешняя индуктивность Lo	5 мГн
Макс. внешняя емкость Co	380 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIB/IIIC
Макс. внешняя индуктивность Lo	1 мГн
Макс. внешняя емкость Co	440 нФ
Дополнительный текст	смешанная электроцепь
Группа	IIB/IIIC
Макс. внешняя индуктивность Lo	0, 1 мГн
Макс. внешняя емкость Co	820 нФ
Дополнительный текст	смешанная электроцепь
Максимальное безопасное напряжение Um	253 В AC (125 В DC)

Электромагнитная совместимость	Соответствует Директиве по ЭМС
Излучение помех	EN 61000-6-4
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	 II (1) G [Ex ia Ga] IIC/IIB/IIA
	 II (1) D [Ex ia Da] IIIC
	 II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X
IECEx	[Ex ia Ga] IIC/IIB/IIA
	[Ex ia Da] IIIC
	Ex nA [ia IIC Ga] IIC T4 Gc
UL, США / Канада	Класс I, разд. 2IS для классов I, II, III, разд. 1
Температура DNV GL	B
Влажность DNV GL	B
Вибрация DNV GL	A
DNV GL-EMC	A
Оболочка DNV GL	Required protection according to the Rules shall be provided upon installation on board
Группа	IIC
	IIB/IIIC
	IIC
	IIC
	IIC
	IIC

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27210100
ECl@ss 4.1	27210100
ECl@ss 5.0	27210100
ECl@ss 5.1	27210100
ECl@ss 6.0	27210100
ECl@ss 7.0	27210120
ECl@ss 8.0	27210120
ECl@ss 9.0	27210120

ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
ETIM 7.0	EC002653

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 18.0	39121008
UNSPSC 19.0	39121008
UNSPSC 20.0	39121008
UNSPSC 21.0	39121008
