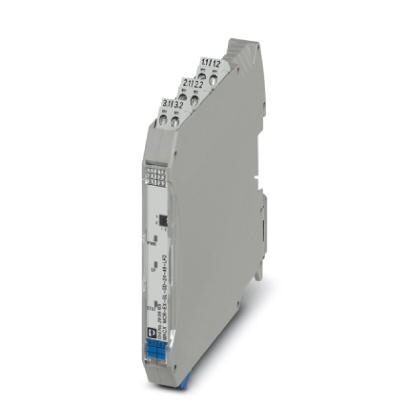

Взрывозащищенный модуль управления электромагн. клапанами Ex i в зоне Ex, логический вход, напр. холостого хода 24,3 В, огранич. тока при 48 мА, распознавание повреждений провода, выход для передачи сообщений о неисправностях, до SIL 3 по МЭК 61508, винтовой зажим.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Параметры подключения 2
9. Общие сведения
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Параметры подключения 2
9. Общие сведения
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 112, 5 мм |
| Глубина | 113, 7 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
4. Входные данные
| Сигнальный вход | Сигнальный вход |
5. Выходные данные
| Выходная характеристикавыходное сопротивление | ≥ 297 Ω (Внутреннее сопротивление Ri) |
| Время срабатывания |
6. Питание
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Рассеиваемая мощность |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контрольное гнездо |
| Диаметр, макс. | 2, 3 мм |
9. Общие сведения
| Количество каналов | 1 |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| желтый светодиод (коммутационное состояние) | |
| красный светодиод (сбои в линии) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Выход/вход, выход аварийной сигнализации |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Выход / питание, Т-соединитель |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход/выход аварийной сигнализации/питание |
| Гальваническая развязка | 1, 5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | UL 61010 Listed |
| SIL | 3 |
10. Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | 11 нФ |
| Макс. выходное напряжение Uo | 27, 06 В |
| Макс. выходной ток Io | 91, 11 мА |
| Макс. выходная мощность Po | 616 мВт |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 3, 5 мГн |
| Макс. внешняя емкость Co | 78 нФ |
| Группа | IIB |
| Макс. внешняя индуктивность Lo | 15 мГн |
| Макс. внешняя емкость Co | 686 нФ |
| Группа | IIA |
| Макс. внешняя индуктивность Lo | 32 мГн |
| Макс. внешняя емкость Co | 2290 нФ |
| Максимальное безопасное напряжение Um | 253 В AC/DC |
11. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| UL, США / Канада | UL 61010 Listed |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB | |
| IIA |
12. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
13. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27243100 |
| ECl@ss 7.0 | 27243101 |
| ECl@ss 8.0 | 27243101 |
| ECl@ss 9.0 | 27243101 |
14. ETIM
| ETIM 5.0 | EC002538 |
| ETIM 6.0 | EC002538 |
| ETIM 7.0 | EC002538 |
15. UNSPSC
| UNSPSC 13.2 | 32151802 |
| UNSPSC 18.0 | 32151802 |
| UNSPSC 19.0 | 32151802 |
| UNSPSC 20.0 | 32151802 |
| UNSPSC 21.0 | 32151802 |
Характеристики
Бренд
PHOENIX CONTACT
