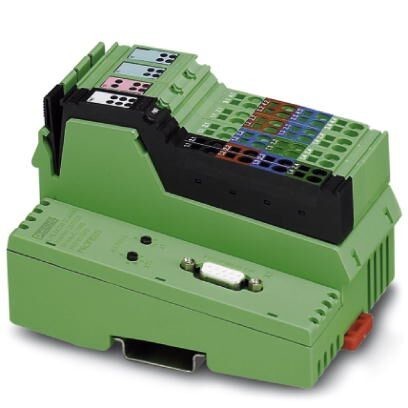

Inline, Устройство сопряжения с шиной, Modbus/RTU, Гнездо D-SUB-9, Цифровые входы8, 24 В DC, cпособ подключения3-проводная схема, Цифровые выходы 4, 24 В DC, 500 мА, cпособ подключения 3-проводная схема, скорость передачи данных в локальной шине 500 кбит/с / 2 Мбит/с, cтепень защиты IP20, включая штекеры Inline и поля для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Потенциалы Inline
8. Цифровые входы
9. Цифровые выходы
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Потенциалы Inline
8. Цифровые входы
9. Цифровые выходы
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 80 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 327, 6 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание или перегрузка цифровых выходов да |
| Пропадание питания датчика да | |
| Пропадание питания исполнительного элемента да |
5. Интерфейсы
| Наименование | Modbus/RTU |
| Количество каналов | 1 |
| Тип подключения | Гнездо D-SUB-9 |
| Указание по типу подключения | Источник питания с развязкой потенциалов, экран подключен непосредственно к функциональному заземлению |
| Скорость передачи данных | 1, 2 кбит/с ... 115, 2 кбит/с (Настраиваемый) |
| Полюсов | 9 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (автоматическое распознавание, без комбинированной системы) |
6. Системные ограничения устройств сопряжения с шиной
| Наименование | Системные ограничения шинных интерфейсов |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 61 (Встроенные вводы-выводы в двух устройствах) |
| Количество оконечных устройств с каналом параметров | макс. 8 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины |
7. Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBKот цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7, 5 В) и аналоговую цепь UANA (24 В). |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | мин. 80 мА (без подключенных клемм ввода-вывода) |
| макс. 0, 98 A | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC |
| Источники питания | макс. 0, 8 A DC |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0, 5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Потребляемый ток | макс. 8 A DC |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Потребляемый ток | макс. 8 A DC |
| Потребляемая мощность | тип. 1, 7 Вт (Прибор, общ.) |
| Потребляемый ток | мин. 6 мА (без подключенной периферии) |
8. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN61131-2, тип 1 |
| Тип подключения | Штекер Inline |
| Способ подключения | 3-проводная схема |
| Количество входов | 8 |
| Время срабатывания, типовое | около 500 мкс |
| Защитная схема | Защита от переполюсовки Cтабилитроны |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | тип. 3 мА |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Типичный входной ток одного канала | тип. 3 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 1, 2 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 1, 2 мс |
9. Цифровые выходы
| Наименование, выход | Цифровые выходы |
| Тип подключения | Штекер Inline |
| Способ подключения | 3-проводная схема |
| Количество выходов | 4 |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки Схема свободного хода в выходном драйвере |
| Выходное напряжение | 24 В DC -1 В (при номинальном токе) |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 2 A |
| Максимальный выходной ток на 1 модуль | 2 A |
| Номинальная индуктивная нагрузка | 12 ВА (1, 2 Гн, 48 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
| Ограничение индуктивного запирающего напряжения | около -30 В |
| Выходной ток в отключенном состоянии | макс. 10 мкA (В ненагруженном состоянии напряжение может быть измерено также и на неустановленном выходе.) |
| Реакция на перегрузку | Автоматический перезапуск |
| Реакция на индуктивную перегрузку | Может быть прервана передача сигнала на выходе |
| Стойкость обратного напряжения к коротким импульсам | стойкость к обратному напряжению |
10. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Подключение согласно стандарту | CUL |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
12. eCl@ss
| ECl@ss 4.0 | 27250200 |
| ECl@ss 4.1 | 27250200 |
| ECl@ss 5.0 | 27250200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242608 |
| ECl@ss 8.0 | 27242608 |
| ECl@ss 9.0 | 27242608 |
13. ETIM
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
14. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
