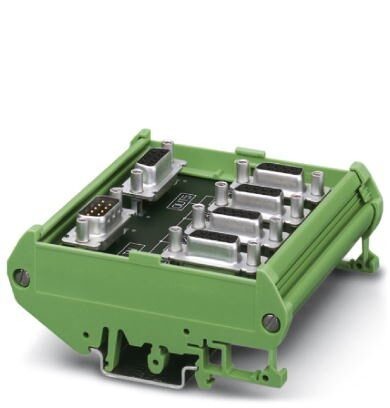

Пассивный разветвитель RS-485 (T-типа), оснащен одним 9-контактным штыревым разъемом D-SUB и двумя 9-контактными гнездовыми разъемами D-SUB
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 89, 8 мм |
| Высота | 89, 6 мм |
| Длина | 39 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
3. Общие сведения
| Номинальное напряжение UN | 60 В AC/DC |
| Номинальный ток IN | 1 A |
| Шинная система | RS-485 |
| Экранировка | Рамка D-SUB |
| Испытательное напряжение | 500 В AC (50 Гц, 1 мин, эфф.) |
| Материал корпуса | ПВХ |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расположение выводов | все 1 1 |
4. Характеристики клемм
| Подключение | входной |
| Полюсов | 9 |
| Тип подключения | Штекер D-SUB-9 |
| Подключение | выходной |
| Полюсов | 9 |
| Тип подключения | Гнездо D-SUB-9 |
| Подключение | с ответвлением |
| Полюсов | 9 |
| Тип подключения | 4 розетки D-SUB-9 |
5. Соответствие / сертификаты
| Наименование | EAC |
| Маркировка | EAC |
6. Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27230200 |
| ECl@ss 4.1 | 27230200 |
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27242208 |
| ECl@ss 8.0 | 27242208 |
| ECl@ss 9.0 | 27242208 |
9. ETIM
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC001423 |
| ETIM 6.0 | EC001423 |
| ETIM 7.0 | EC001423 |
10. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 18.0 | 39122114 |
| UNSPSC 19.0 | 39122114 |
| UNSPSC 20.0 | 39122114 |
| UNSPSC 21.0 | 39122114 |
Характеристики
Бренд
PHOENIX CONTACT
