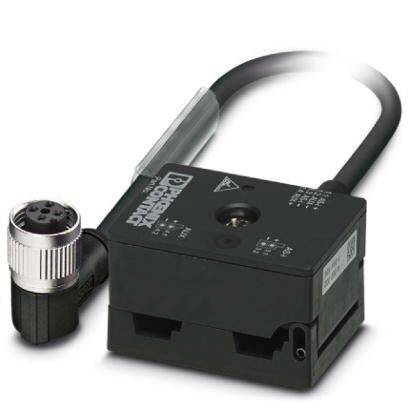

Распределитель AS-Interface с высоким классом защиты, для объединения двух плоских кабелей в один круглый из полиуретана длиной 2,0 м с угловым гнездом M12-SPEEDCON
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Длина кабеля | 2 м |
2. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| -40 °C ... 80 °C (кабель, жестко прокладываемый) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
3. Общие характеристики
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | ≤ 32 В DC |
| Полюсов | 4 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | AS-i - прокалывающие контакты |
4. Параметры, головка 1
| Исполнение головки | Распределитель боковое AS-i Винтовой зажим |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PBT (Держатель контактов) | |
| PBT (Корпус) | |
| Нержавеющая сталь (Резьбовые элементы) | |
| Момент затяжки | 1, 65 Нм (Крепежные винты) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Конструкция, гнездовая часть | Угловая гнездовая часть разъема |
5. Параметры, головка 2
| Исполнение головки | гнездо угловой M12 SPEEDCON |
| Кол-во контактов (поверхность сопряжения) | 4 (5) |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| TPU GF (Держатель контактов) | |
| TPU (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
7. Кабель
| Тип кабеля | PUR без галогена черного цвета |
| Тип кабеля (краткое обозначение) | PUR |
| UL AWM Style | 20549 / 10493 |
| Сечение провода | 4x 0, 34 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0, 10 мм |
| Диаметр проводника вкл. изоляцию | 1, 25 мм ±0, 05 мм |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Внешняя оболочка, цвет | черный |
| Наружный диаметр кабеля D | 4, 3 мм ±0, 2 мм |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (жестко проложенный) |
| -25 °C ... 80 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279219 |
| ECl@ss 9.0 | 27440106 |
10. ETIM
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC002925 |
| ETIM 7.0 | EC002925 |
11. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
PHOENIX CONTACT
