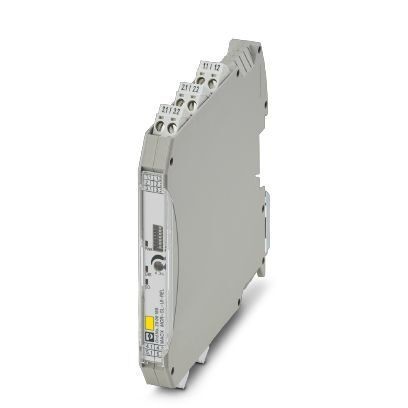

Пороговый выключатель со входом для активных сигналов тока и напряжения и релейным выходом предельных значений (перекл. контакт). Настройка с помощью DIP-переключателя и потенциометра, гальваническая развязка 3 цепей, до SIL2 (SC3), PLc Kat.1, винтовой зажим.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Размеры
| Ширина | 12, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C (для установки в любом положении) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
3. Входные данные
| Входной сигнал напряжения | 0, 1 В ... 10 В |
| Входной сигнал тока | 0, 2 мА ... 20 мА |
| 0, 18 мА ... 21 мА (Максимальный диапазон) | |
| Входное сопротивление, вход напряжения | >100 кΩ |
| Входное сопротивление, вход тока | |
| Гистерезис переключения | выклок. 0, 5 %, вклок. 1 % |
| Обнаружение нарушений в линии | Обрыв U |
| Короткое замыкание U > 10, 8 В, I > 21, 1 мA |
4. Выходные данные
| Наименование, выход | Релейный выход |
| Исполнение контакта | 1 переключающий контакт |
| Материал контакта | AgSnO2, твердое золочение |
| Максимальный коммутационный ток | ≤ 4 A AC (cos phi = 1) |
| ≤ 1 A DC (активная нагрузка, 24 В DC, 50 мВт) | |
| ≤ 0, 2 A DC (активная нагрузка, 120 B DC) | |
| Долговечность механическая | ≤ 107 коммутационных циклов |
5. Питание
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 9, 6 В DC ... 30 В DC (12 В DC ... 24 В DC (-20 % ... +25 %)) |
| Потребляемый ток, типовой | 38 мА (24 В DC) |
| Потребляемый ток, макс. | 90 мА (10 В DC) |
| Рассеиваемая мощность | |
| Потребляемая мощность | ≤ 1, 2 Вт |
6. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
7. Параметры подключения 2
| Наименование, подключение | Контрольное гнездо |
| Диаметр, макс. | 2 мм |
8. Общие сведения
| Ошибка передачи, макс. | 0, 1 % |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Ступенчатая характеристика (0-99%) | ≤ 22 мс |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| LED-индикатор, кр., мигающий (неисправность проводки, датчиков, ERR) | |
| Светодиодный индикатор, желтый (Выходной переключающий контакт) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / выход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II 3 G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, США / Канада | UL на рассмотрении |
| SIL | 2 |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II 3 G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, США / Канада | UL на рассмотрении |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210120 |
| ECl@ss 8.0 | 27210120 |
| ECl@ss 9.0 | 27210120 |
12. ETIM
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
