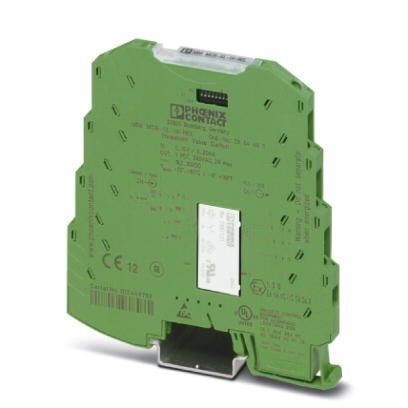

Реле предельного значения MINI MCR-SL-UI-REL

Описание

Характеристики

Реле предельного значения, с настраиваемым гистерезисом и временем задержки срабатывания, с винтовыми клеммами

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Выходной переключающий контакт
7. Питание
8. Параметры подключения
9. Общие сведения
10. Данные по ЭМС
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 6, 2 мм
Высота 93, 1 мм
Глубина 101, 2 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Степень защиты IP20
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
4. Входные данные
Количество входов 1
Входной сигнал напряжения 0 В ... 10 В
Входной сигнал тока 0 мА ... 20 мА
Макс. входное напряжение 30 В
Макс. входной ток 100 мА
Входное сопротивление, вход напряжения >100 кΩ
Входное сопротивление, вход тока 50 Ω
5. Выходные данные
Количество выходов 1
6. Выходной переключающий контакт
Наименование, выход Релейный выход
Исполнение контакта 1 переключающий контакт
Материал контакта AgSnO2, твердое золочение
Максимальное напряжение переключения 250 В AC
240 В AC (UL)
Макс. ток продолжительной нагрузки 2 A
Диапазон настройки задержки срабатывания 0 c ... 10 c (0 с1 с2 с3 с4 с6 с8 с10 с)
Внутренний гистерезис 0, 1 %1 %2, 5 %5 %
7. Питание
Номинальное напряжение питания 24 В DC ±15 %
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, макс.
Потребляемая мощность
8. Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 12 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 26 ... 12
9. Общие сведения
Количество каналов 1
Температурный коэффициент, максимальный
Точность точки переключения
Гальваническая развязка Основная изоляция согласно EN 61010
Категория перенапряжения II
Степень загрязнения 2
Расчетное напряжение изоляции 50 В AC/DC
Испытательное напряжение, вход / питание 1, 5 кВ AC (50 Гц, 1 мин)
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет зеленый
Материал корпуса PBT
Монтажное положение на выбор
Указания по монтажу Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам Соответствие CE
ATEX  II 3 G Ex nA nC IIC T4 Gc X
UL, США Class I, Zone 2, AEx nA nC IIC T5
UL, США / Канада UL 508 одобр.
UL, Канада Class I, Zone 2, Ex nA nC IIC T5 Gc
GL GL EMC 2 D
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 2
10. Данные по ЭМС
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
Типичное отклонение от конечного значения измерительного диапазона 5 %
Наименование Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы EN 61000-4-4
Типичное отклонение от конечного значения измерительного диапазона 5 %
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
Типичное отклонение от конечного значения измерительного диапазона 5 %
11. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Подключение согласно стандарту CUL
Стандарты / нормативные документы EN 61000-4-2
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
Гальваническая развязка Основная изоляция согласно EN 61010
Соответствие нормам Соответствие CE
ATEX  II 3 G Ex nA nC IIC T4 Gc X
UL, США Class I, Zone 2, AEx nA nC IIC T5
UL, США / Канада UL 508 одобр.
UL, Канада Class I, Zone 2, Ex nA nC IIC T5 Gc
GL GL EMC 2 D
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27210100
ECl@ss 4.1 27210100
ECl@ss 5.0 27210100
ECl@ss 5.1 27210100
ECl@ss 6.0 27210100
ECl@ss 7.0 27210122
ECl@ss 8.0 27210122
ECl@ss 9.0 27210122
14. ETIM
ETIM 4.0 EC002654
ETIM 5.0 EC002654
ETIM 6.0 EC002654
ETIM 7.0 EC002654
15. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 18.0 39121008
UNSPSC 19.0 39121008
UNSPSC 20.0 39121008
UNSPSC 21.0 39121008

Характеристики

Бренд

PHOENIX CONTACT

Ширина	6, 2 мм
Высота	93, 1 мм
Глубина	101, 2 мм

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Количество входов	1
Входной сигнал напряжения	0 В ... 10 В
Входной сигнал тока	0 мА ... 20 мА
Макс. входное напряжение	30 В
Макс. входной ток	100 мА
Входное сопротивление, вход напряжения	>100 кΩ
Входное сопротивление, вход тока	50 Ω

Наименование, выход	Релейный выход
Исполнение контакта	1 переключающий контакт
Материал контакта	AgSnO2, твердое золочение
Максимальное напряжение переключения	250 В AC
	240 В AC (UL)
Макс. ток продолжительной нагрузки	2 A
Диапазон настройки задержки срабатывания	0 c ... 10 c (0 с1 с2 с3 с4 с6 с8 с10 с)
Внутренний гистерезис	0, 1 %1 %2, 5 %5 %

Номинальное напряжение питания	24 В DC ±15 %
Диапазон напряжения питания	19, 2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, макс.
Потребляемая мощность

Тип подключения	Винтовые зажимы
Длина снятия изоляции	12 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	26 ... 12

Количество каналов	1
Температурный коэффициент, максимальный
Точность точки переключения
Гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / питание	1, 5 кВ AC (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	 II 3 G Ex nA nC IIC T4 Gc X
UL, США	Class I, Zone 2, AEx nA nC IIC T5
UL, США / Канада	UL 508 одобр.
UL, Канада	Class I, Zone 2, Ex nA nC IIC T5 Gc
GL	GL EMC 2 D
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Типичное отклонение от конечного значения измерительного диапазона	5 %

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27210100
ECl@ss 4.1	27210100
ECl@ss 5.0	27210100
ECl@ss 5.1	27210100
ECl@ss 6.0	27210100
ECl@ss 7.0	27210122
ECl@ss 8.0	27210122
ECl@ss 9.0	27210122

ETIM 4.0	EC002654
ETIM 5.0	EC002654
ETIM 6.0	EC002654
ETIM 7.0	EC002654

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 18.0	39121008
UNSPSC 19.0	39121008
UNSPSC 20.0	39121008
UNSPSC 21.0	39121008
