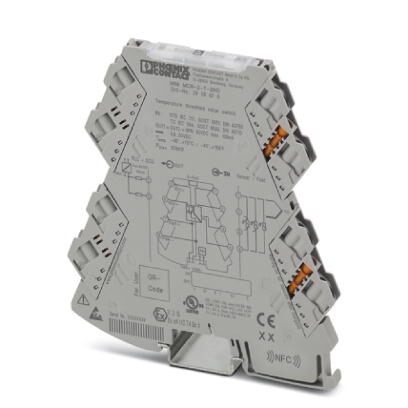

Универсально конфигурируемый температурный предельный выключатель с двумя транзисторными выходами для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настройка при помощи DIP-переключателей или ПО, винтовые зажимы
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 109, 81 мм |
| Глубина | 119, 2 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
4. Входные данные
| Количество входов | 1 |
| Применяемые входные источники | Термометр сопротивления |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
| Способ подключения | 2-, 3-, 4-проводной |
| Ток питания датчика | около 200 мкA |
| Макс. допустимое сопротивление кабельной системы | ≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения) |
| ≤ 50 Ω (регулируемое, RTD в 2-проводной схеме подключения) | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 4000 Ω |
| Диапазон напряжения сигнала (мВ), линейный | -500 мВ ... 500 мВ |
| Применяемые входные источники | Термоэлементы |
| Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
5. Выходной переключающий контакт
| Наименование, выход | Выходной переключающий контакт |
| Количество выходов | 2 |
| Исполнение контакта | 2 замыкающих контакта |
| Максимальное напряжение переключения | 30 В DC |
| Максимальный коммутационный ток | 100 мА (30 B) |
6. Питание
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 20 мА (12 В DC) |
| 10 мА (24 В DC) | |
| Потребляемая мощность | 350 мВт |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 1, 5 мм² (с кабельным наконечником) |
| 0, 14 мм² ... 2, 5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Общие сведения
| Количество каналов | 1 |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Точность точки переключения | |
| Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Сертификат для мореплавания | DNV GL TAA000021E |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210122 |
| ECl@ss 8.0 | 27210122 |
| ECl@ss 9.0 | 27210122 |
12. ETIM
| ETIM 4.0 | EC002654 |
| ETIM 5.0 | EC002654 |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
13. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
