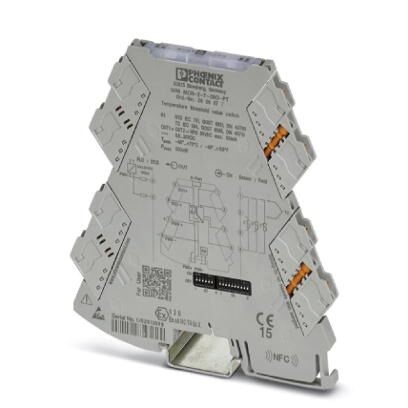

Универсально конфигурируемый температурный предельный выключатель с двумя транзисторными выходами для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настройка при помощи DIP-переключателей или ПО, зажимы push-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 109, 81 мм |
| Глубина | 119, 2 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
4. Входные данные
| Количество входов | 1 |
| Применяемые входные источники | Термометр сопротивления |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
| Способ подключения | 2-, 3-, 4-проводной |
| Ток питания датчика | около 200 мкA |
| Макс. допустимое сопротивление кабельной системы | ≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения) |
| ≤ 50 Ω (регулируемое, RTD в 2-проводной схеме подключения) | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 4000 Ω |
| Диапазон напряжения сигнала (мВ), линейный | -500 мВ ... 500 мВ |
| Применяемые входные источники | Термоэлементы |
| Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
5. Выходной переключающий контакт
| Наименование, выход | Выходной переключающий контакт |
| Количество выходов | 2 |
| Исполнение контакта | 2 замыкающих контакта |
| Максимальное напряжение переключения | 30 В DC |
| Максимальный коммутационный ток | 100 мА (30 B) |
6. Питание
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 20 мА (12 В DC) |
| 10 мА (24 В DC) | |
| Потребляемая мощность | 350 мВт |
7. Параметры подключения
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² (с кабельным наконечником) |
| 0, 14 мм² ... 2, 5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
8. Общие сведения
| Количество каналов | 1 |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Точность точки переключения | |
| Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Сертификат для мореплавания | DNV GL TAA000021E |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210122 |
| ECl@ss 8.0 | 27210122 |
| ECl@ss 9.0 | 27210122 |
12. ETIM
| ETIM 4.0 | EC002654 |
| ETIM 5.0 | EC002654 |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
13. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
