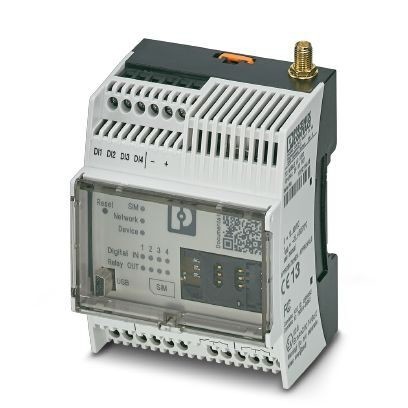

Реле и модуль оповещения SMS, версия для Европы, контроль аналоговых и цифровых значений по сотовой связи, удаленная коммутация релейных выходов, связь посредством SMS или канал сотовой связи (отправление эл. почты, приложение), напряжение питания 10 В - 60 В DC
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Питание
5. Интерфейсы
6. Интерфейс беспроводной связи
7. Цифровые выходы
8. Цифровые входы
9. Аналоговые входы
10. Соответствие / сертификаты
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Питание
5. Интерфейсы
6. Интерфейс беспроводной связи
7. Цифровые выходы
8. Цифровые входы
9. Аналоговые входы
10. Соответствие / сертификаты
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
| Ширина | 72 мм |
| Высота | 90 мм |
| Глубина | 62 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Только режим SMS, при соединении для передачи данных учитывать указания по снижению номинальных характеристик в технической документации) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 0 % ... 95 % |
| Высота | 2000 м |
| Степень защиты | IP20 |
3. Общие сведения
| Электромагнитная совместимость | Соответствие Директиве о радиооборудовании 2014/53/ЕС (RED) |
| Вес нетто | 240, 1 г |
| Материал корпуса | Поликарбонат |
| MTTF | 674 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 324 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день)) | |
| 130 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Разрешения на радиосвязь | Европа |
4. Питание
| Диапазон напряжения питания | 10 В DC ... 60 В DC |
| Потребляемый ток, макс. | 80 мА |
| Потребляемый ток, типовой | 50 мА (24 В DC) |
| Сечение гибкого проводника макс. | 2, 50 мм² |
| Сечение гибкого проводника мин. | 0, 20 мм² |
| Сечение жесткого проводника макс. | 2, 50 мм² |
| Сечение жесткого проводника мин. | 0, 20 мм² |
| Сечение гибкого проводника AWG, макс. | 14 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
5. Интерфейсы
| Интерфейс 1 | USB 2.0 |
| Тип подключения | Mini USB, тип B, 5-контактн. |
| Дальность передачи | ≤ 3 м (только для настройки конфигурации и диагностики) |
6. Интерфейс беспроводной связи
| Описание интерфейса | GSM / GPRS / EDGE / LTE (FDD) |
| Частота | 850 МГц (2 Вт (EGSM)) |
| 900 МГц (2 Вт (EGSM)) | |
| 1800 МГц (1 Вт (EGSM)) | |
| 1900 МГц (1 Вт (EGSM)) | |
| 800 МГц (LTE B20) | |
| 1800 МГц (LTE B3) | |
| 2600 МГц (LTE B7) | |
| GPRS | Multislot класс 33 |
| EDGE | Multislot класс 33 |
| LTE | CAT1 |
| Поддержка стран | Европа |
7. Цифровые выходы
| Наименование, выход | Релейный выход |
| Количество выходов | 4 |
| Исполнение контакта | Замыкатель |
| Минимальное напряжение переключения | 100 мВ |
| Максимальное напряжение переключения | 60 В DC |
| 30 В AC | |
| Макс. ток продолжительной нагрузки | 6 A |
| Коммутационная способность | 100 Вт (Power Source PS2, Pout ≤100 W) |
| Электрический ресурс | 30000 коммутационных циклов |
8. Цифровые входы
| Описание входа | Цифровой вход |
| Количество входов | 4 |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0, 3 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0, 7 |
9. Аналоговые входы
| Описание входа | Аналоговый вход |
| Количество входов | 2 |
| Входной сигнал | Ток или напряжение |
| Входной сигнал напряжения | 0 В DC ... 60 В DC |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА (конфигурируемый) | |
| Входное полное сопротивление | 600 кΩ (Вход сигнала напряжения) |
| 50 Ω (Токовые входы) | |
| Точность | ± 0, 1 % |
| Разрешение | 15 бит |
10. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
11. Стандарты и предписания
| Электромагнитная совместимость | Соответствие Директиве о радиооборудовании 2014/53/ЕС (RED) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ |
| Непрямой разряд | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 26 МГц ... 6 ГГц |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0, 15 МГц ... 80 МГц |
| Стандарты / нормативные документы | EN 50360 |
| EN 50121-4 |
12. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
13. eCl@ss
| ECl@ss 4.0 | 27250312 |
| ECl@ss 4.1 | 27250312 |
| ECl@ss 5.0 | 27242208 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 19179200 |
| ECl@ss 7.0 | 19179290 |
| ECl@ss 8.0 | 19179290 |
| ECl@ss 9.0 | 27242608 |
14. ETIM
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
15. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
