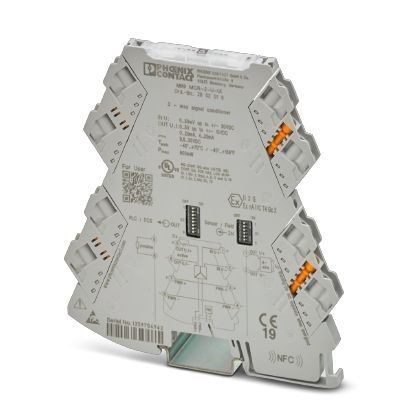

Разделительные усилители MINI MCR-2-U-UI

Описание

Характеристики

Разделительный усилитель с развязкой 3 цепей, с конфигурируемым входом и выходом, для гальванической развязки и преобразования аналоговых сигналов в минивольтовом и вольтовом диапазоне, однополюсные и двухполюсные. Винтовые зажимы, стандартная конфигурация.

Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Данные по ЭМС
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
Ширина 6, 2 мм
Высота 109, 81 мм
Глубина 119, 2 мм
2. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. рабочая высота ≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Степень защиты IP20 (не проверено согласно UL)
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
3. Входные данные
Количество входов 1
Конфигурируемый / программируемый есть
Входной сигнал напряжения -50 мВ ... 50 мВ (настраивается DIP-переключателем)
0 мВ ... 50 мВ (настраивается DIP-переключателем)
-60 мВ ... 60 мВ (настраивается DIP-переключателем)
0 мВ ... 60 мВ (настраивается DIP-переключателем)
-75 мВ ... 75 мВ (настраивается DIP-переключателем)
0 мВ ... 75 мВ (настраивается DIP-переключателем)
-80 мВ ... 80 мВ (настраивается DIP-переключателем)
0 мВ ... 80 мВ (настраивается DIP-переключателем)
-100 мВ ... 100 мВ (настраивается DIP-переключателем)
0 мВ ... 100 мВ (настраивается DIP-переключателем)
-120 мВ ... 120 мВ (настраивается DIP-переключателем)
0 мВ ... 120 мВ (настраивается DIP-переключателем)
-150 мВ ... 150 мВ (настраивается DIP-переключателем)
0 мВ ... 150 мВ (настраивается DIP-переключателем)
-200 мВ ... 200 мВ (настраивается DIP-переключателем)
0 мВ ... 200 мВ (настраивается DIP-переключателем)
-240 мВ ... 240 мВ (настраивается DIP-переключателем)
0 мВ ... 240 мВ (настраивается DIP-переключателем)
-300 мВ ... 300 мВ (настраивается DIP-переключателем)
0 мВ ... 300 мВ (настраивается DIP-переключателем)
-500 мВ ... 500 мВ (настраивается DIP-переключателем)
0 мВ ... 500 мВ (настраивается DIP-переключателем)
-600 мВ ... 600 мВ (настраивается DIP-переключателем)
0 мВ ... 600 мВ (настраивается DIP-переключателем)
-750 мВ ... 750 мВ (настраивается DIP-переключателем)
0 мВ ... 750 мВ (настраивается DIP-переключателем)
-800 мВ ... 800 мВ (настраивается DIP-переключателем)
0 мВ ... 800 мВ (настраивается DIP-переключателем)
-1 В ... 1 В (настраивается DIP-переключателем)
0 В ... 1 В (настраивается DIP-переключателем)
-1, 2 В ... 1, 2 В (настраивается DIP-переключателем)
0 В ... 1, 2 В (настраивается DIP-переключателем)
-1, 5 В ... 1, 5 В (настраивается DIP-переключателем)
0 В ... 1, 5 В (настраивается DIP-переключателем)
-2 В ... 2 В (настраивается DIP-переключателем)
0 В ... 2 В (настраивается DIP-переключателем)
-2, 4 В ... 2, 4 В (настраивается DIP-переключателем)
0 В ... 2, 4 В (настраивается DIP-переключателем)
-3 В ... 3 В (настраивается DIP-переключателем)
0 В ... 3 В (настраивается DIP-переключателем)
-5 В ... 5 В (настраивается DIP-переключателем)
0 В ... 5 В (настраивается DIP-переключателем)
-6 В ... 6 В (настраивается DIP-переключателем)
0 В ... 6 В (настраивается DIP-переключателем)
-7, 5 В ... 7, 5 В (настраивается DIP-переключателем)
0 В ... 7, 5 В (настраивается DIP-переключателем)
-8 В ... 8 В (настраивается DIP-переключателем)
0 В ... 8 В (настраивается DIP-переключателем)
-10 В ... 10 В (настраивается DIP-переключателем)
0 В ... 10 В (настраивается DIP-переключателем)
-12 В ... 12 В (настраивается DIP-переключателем)
0 В ... 12 В (настраивается DIP-переключателем)
-15 В ... 15 В (настраивается DIP-переключателем)
0 В ... 15 В (настраивается DIP-переключателем)
-20 В ... 20 В (настраивается DIP-переключателем)
0 В ... 20 В (настраивается DIP-переключателем)
-24 В ... 24 В (настраивается DIP-переключателем)
0 В ... 24 В (настраивается DIP-переключателем)
-30 В ... 30 В (настраивается DIP-переключателем)
0 В ... 30 В (настраивается DIP-переключателем)
Макс. входное напряжение 33 В
Входное сопротивление, вход напряжения >10 кΩ
4. Выходные данные
Количество выходов 1
Конфигурируемый / программируемый есть
Выходной сигнал, напряжение 0 В ... 5 В (настраивается DIP-переключателем)
1 В ... 5 В (настраивается DIP-переключателем)
-5 В ... 5 В (настраивается DIP-переключателем)
0 В ... 10 В (настраивается DIP-переключателем)
2 В ... 10 В (настраивается DIP-переключателем)
-10 В ... 10 В (настраивается DIP-переключателем)
Выходной сигнал, ток 0 мА ... 20 мА (настраивается DIP-переключателем)
4 мА ... 20 мА (настраивается DIP-переключателем)
Макс. выходной ток 22 мА
Ток короткого замыкания
Нагрузка / выходная нагрузка, выход напряжения ≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока ≤ 600 Ω (при 20 мА)
Пульсации (ДА) (при 600 Ом)
(ДА) (при 600 Ом)
5. Питание
Номинальное напряжение питания 24 В DC
Диапазон напряжения питания 9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой 25 мА (Выход сигнала тока, при 24 В DC, включ. нагрузку)
54 мА (Выход тока, при 12 В DC, вкл. нагрузку)
Потребляемая мощность ≤ 800 мВт (при IOUT = 20 мА, 9, 6 В DC, 600 Ω нагрузка)
6. Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 10 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм² (с кабельным наконечником)
0, 14 мм² ... 2, 5 мм² (без кабельного наконечника)
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12 (гибкий)
Момент затяжки 0, 5 Нм ... 0, 6 Нм
7. Общие сведения
Количество каналов 1
Ошибка передачи, макс. ≤ 0, 1 % (от предела)
Температурный коэффициент, максимальный 0, 01 %/K
Предельная частота (3 дБ) 30 Гц (настраивается DIP-переключателем)
5 кГц (настраивается DIP-переключателем)
Ступенчатая характеристика (10-90%)
Защитная схема Защита от бросков тока при переходных процессах
Гальваническая развязка Усиленная изоляция согласно МЭК 61010-1
Категория перенапряжения II
Степень загрязнения 2
Расчетное напряжение изоляции 300 В
Испытательное напряжение, вход / выход / питание 3 кВ (50 Гц, 1 мин)
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет cерый
Материал корпуса PBT
Монтажное положение на выбор
Указания по монтажу Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 2
8. Данные по ЭМС
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
Наименование Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы EN 61000-4-4
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
9. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Стандарты / нормативные документы EN 61000-4-2
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
Гальваническая развязка Усиленная изоляция согласно МЭК 61010-1
10. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27210100
ECl@ss 4.1 27210100
ECl@ss 5.0 27210100
ECl@ss 5.1 27210100
ECl@ss 6.0 27210100
ECl@ss 7.0 27210120
ECl@ss 8.0 27210120
ECl@ss 9.0 27210120
12. ETIM
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
ETIM 7.0 EC002653
13. UNSPSC
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121008
UNSPSC 18.0 39121008
UNSPSC 19.0 39121008
UNSPSC 20.0 39121008
UNSPSC 21.0 39121008

Характеристики

Бренд

PHOENIX CONTACT

Ширина	6, 2 мм
Высота	109, 81 мм
Глубина	119, 2 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. рабочая высота	≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20 (не проверено согласно UL)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Количество входов	1
Конфигурируемый / программируемый	есть
Входной сигнал напряжения	-50 мВ ... 50 мВ (настраивается DIP-переключателем)
	0 мВ ... 50 мВ (настраивается DIP-переключателем)
	-60 мВ ... 60 мВ (настраивается DIP-переключателем)
	0 мВ ... 60 мВ (настраивается DIP-переключателем)
	-75 мВ ... 75 мВ (настраивается DIP-переключателем)
	0 мВ ... 75 мВ (настраивается DIP-переключателем)
	-80 мВ ... 80 мВ (настраивается DIP-переключателем)
	0 мВ ... 80 мВ (настраивается DIP-переключателем)
	-100 мВ ... 100 мВ (настраивается DIP-переключателем)
	0 мВ ... 100 мВ (настраивается DIP-переключателем)
	-120 мВ ... 120 мВ (настраивается DIP-переключателем)
	0 мВ ... 120 мВ (настраивается DIP-переключателем)
	-150 мВ ... 150 мВ (настраивается DIP-переключателем)
	0 мВ ... 150 мВ (настраивается DIP-переключателем)
	-200 мВ ... 200 мВ (настраивается DIP-переключателем)
	0 мВ ... 200 мВ (настраивается DIP-переключателем)
	-240 мВ ... 240 мВ (настраивается DIP-переключателем)
	0 мВ ... 240 мВ (настраивается DIP-переключателем)
	-300 мВ ... 300 мВ (настраивается DIP-переключателем)
	0 мВ ... 300 мВ (настраивается DIP-переключателем)
	-500 мВ ... 500 мВ (настраивается DIP-переключателем)
	0 мВ ... 500 мВ (настраивается DIP-переключателем)
	-600 мВ ... 600 мВ (настраивается DIP-переключателем)
	0 мВ ... 600 мВ (настраивается DIP-переключателем)
	-750 мВ ... 750 мВ (настраивается DIP-переключателем)
	0 мВ ... 750 мВ (настраивается DIP-переключателем)
	-800 мВ ... 800 мВ (настраивается DIP-переключателем)
	0 мВ ... 800 мВ (настраивается DIP-переключателем)
	-1 В ... 1 В (настраивается DIP-переключателем)
	0 В ... 1 В (настраивается DIP-переключателем)
	-1, 2 В ... 1, 2 В (настраивается DIP-переключателем)
	0 В ... 1, 2 В (настраивается DIP-переключателем)
	-1, 5 В ... 1, 5 В (настраивается DIP-переключателем)
	0 В ... 1, 5 В (настраивается DIP-переключателем)
	-2 В ... 2 В (настраивается DIP-переключателем)
	0 В ... 2 В (настраивается DIP-переключателем)
	-2, 4 В ... 2, 4 В (настраивается DIP-переключателем)
	0 В ... 2, 4 В (настраивается DIP-переключателем)
	-3 В ... 3 В (настраивается DIP-переключателем)
	0 В ... 3 В (настраивается DIP-переключателем)
	-5 В ... 5 В (настраивается DIP-переключателем)
	0 В ... 5 В (настраивается DIP-переключателем)
	-6 В ... 6 В (настраивается DIP-переключателем)
	0 В ... 6 В (настраивается DIP-переключателем)
	-7, 5 В ... 7, 5 В (настраивается DIP-переключателем)
	0 В ... 7, 5 В (настраивается DIP-переключателем)
	-8 В ... 8 В (настраивается DIP-переключателем)
	0 В ... 8 В (настраивается DIP-переключателем)
	-10 В ... 10 В (настраивается DIP-переключателем)
	0 В ... 10 В (настраивается DIP-переключателем)
	-12 В ... 12 В (настраивается DIP-переключателем)
	0 В ... 12 В (настраивается DIP-переключателем)
	-15 В ... 15 В (настраивается DIP-переключателем)
	0 В ... 15 В (настраивается DIP-переключателем)
	-20 В ... 20 В (настраивается DIP-переключателем)
	0 В ... 20 В (настраивается DIP-переключателем)
	-24 В ... 24 В (настраивается DIP-переключателем)
	0 В ... 24 В (настраивается DIP-переключателем)
	-30 В ... 30 В (настраивается DIP-переключателем)
	0 В ... 30 В (настраивается DIP-переключателем)
Макс. входное напряжение	33 В
Входное сопротивление, вход напряжения	>10 кΩ

Количество выходов	1
Конфигурируемый / программируемый	есть
Выходной сигнал, напряжение	0 В ... 5 В (настраивается DIP-переключателем)
	1 В ... 5 В (настраивается DIP-переключателем)
	-5 В ... 5 В (настраивается DIP-переключателем)
	0 В ... 10 В (настраивается DIP-переключателем)
	2 В ... 10 В (настраивается DIP-переключателем)
	-10 В ... 10 В (настраивается DIP-переключателем)
Выходной сигнал, ток	0 мА ... 20 мА (настраивается DIP-переключателем)
	4 мА ... 20 мА (настраивается DIP-переключателем)
Макс. выходной ток	22 мА
Ток короткого замыкания
Нагрузка / выходная нагрузка, выход напряжения	≥ 10 кΩ
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (при 20 мА)
Пульсации	(ДА) (при 600 Ом)
	(ДА) (при 600 Ом)

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	9, 6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6, 2 TBUS-2 1, 5/5-ST-3, 81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой	25 мА (Выход сигнала тока, при 24 В DC, включ. нагрузку)
	54 мА (Выход тока, при 12 В DC, вкл. нагрузку)
Потребляемая мощность	≤ 800 мВт (при IOUT = 20 мА, 9, 6 В DC, 600 Ω нагрузка)

Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм² (с кабельным наконечником)
	0, 14 мм² ... 2, 5 мм² (без кабельного наконечника)
Сечение гибкого провода	0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 12 (гибкий)
Момент затяжки	0, 5 Нм ... 0, 6 Нм

Количество каналов	1
Ошибка передачи, макс.	≤ 0, 1 % (от предела)
Температурный коэффициент, максимальный	0, 01 %/K
Предельная частота (3 дБ)	30 Гц (настраивается DIP-переключателем)
	5 кГц (настраивается DIP-переключателем)
Ступенчатая характеристика (10-90%)
Защитная схема	Защита от бросков тока при переходных процессах
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	300 В
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	cерый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6

China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27210100
ECl@ss 4.1	27210100
ECl@ss 5.0	27210100
ECl@ss 5.1	27210100
ECl@ss 6.0	27210100
ECl@ss 7.0	27210120
ECl@ss 8.0	27210120
ECl@ss 9.0	27210120

ETIM 4.0	EC002653
ETIM 5.0	EC002653
ETIM 6.0	EC002653
ETIM 7.0	EC002653

UNSPSC 6.01	30211502
UNSPSC 7.0901	39121004
UNSPSC 11	39121004
UNSPSC 12.01	39121004
UNSPSC 13.2	39121008
UNSPSC 18.0	39121008
UNSPSC 19.0	39121008
UNSPSC 20.0	39121008
UNSPSC 21.0	39121008
