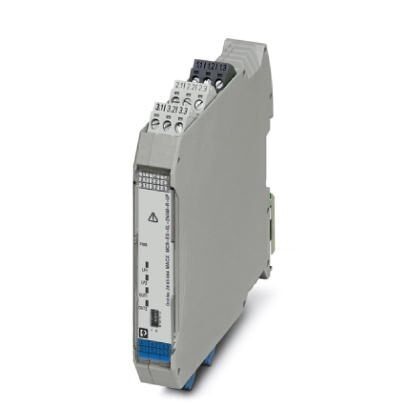

2-канальный коммутирующий разделительный усилитель Ex-i NAMUR с широким диапазоном напряжений питания для бесконтактных датчиков и переключателей. Каждый канал оснащен реле с преобразующим контактом, используемым в качестве сигнального выхода. Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Данные по ЭМС
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Данные по ЭМС
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 112, 8 мм |
| Глубина | 113, 7 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 |
4. Входные данные
| Напряжение без нагрузки | ~ 8 В DC |
| Порог переключения (с ослаблением) | |
| Порог переключения (без ослабления) | >2, 1 мА (проводящий) |
| Сигнальный вход | искробезопасный |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| Ток короткого замыкания | ~ 8 мА |
| Гистерезис переключения | |
| Обнаружение нарушений в линии | Разрыв 0, 05 мА IN |
| Короткое замыкание 100 Ω датчика |
5. Выходные данные
| Выходной переключающий контакт | Релейный выход |
| Исполнение контакта | 1 переключающий контакт на канал |
| Материал контакта | AgSnO2, твердое золочение |
| Максимальное напряжение переключения | 250 В AC (2 A, 60 Гц) |
| 120 В DC (0, 2 А) | |
| 30 В DC (2 A) | |
| Коммутационная способность, макс. | 500 ВА |
| Долговечность механическая | 107 коммутационных циклов |
| Частота переключения | ≤ 20 Гц (зависимый от нагрузки) |
6. Питание
| Диапазон напряжения питания | 24 В ... 230 В AC/DC (-20 % ... +10 %, 50 Гц ... 60 Гц) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | ≤ 1, 3 Вт |
| Потребляемая мощность | ≤ 1, 3 Вт |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Общие сведения
| Количество каналов | 2 |
| Ступенчатая характеристика (10-90%) | тип. 6 мс (Замыкающий контактВыход-Вход) |
| тип. 6 мс (Замыкающий контактВход-Выход) | |
| тип. 4 мс (Размыкающий контактВход-Выход) | |
| тип. 10 мс (Размыкающий контактВыход-Вход) | |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| желтый светодиод (коммутационное состояние) | |
| красный светодиод (сбои в линии) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2, 5 кВ AC (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Выход 1/выход 2/вход, питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA nC [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| SIL | 2 |
9. Параметры техники безопасности
| Уровни совокупной безопасности (SIL) | 1 |
| 1 |
10. Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | 11 нФ |
| Макс. выходное напряжение Uo | 9, 56 В |
| Макс. выходной ток Io | 10, 3 мА |
| Макс. выходная мощность Po | 25 мВт |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 300 мГн |
| Макс. внешняя емкость Co | 3, 6 мкФ |
| Дополнительный текст | простая электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 1000 мГн |
| Макс. внешняя емкость Co | 26 мкФ |
| Дополнительный текст | простая электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внешняя емкость Co | 510 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 50 мГн |
| Макс. внешняя емкость Co | 580 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 5 мГн |
| Макс. внешняя емкость Co | 600 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 1 мГн |
| Макс. внешняя емкость Co | 600 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 10 мГн |
| Макс. внешняя емкость Co | 600 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внешняя емкость Co | 1 мкФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 5 мГн |
| Макс. внешняя емкость Co | 1 мкФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 1 мГн |
| Макс. внешняя емкость Co | 1 мкФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 10 мГн |
| Макс. внешняя емкость Co | 1 мкФ |
| Дополнительный текст | смешанная электроцепь |
| Максимальное безопасное напряжение Um | 253 В AC/DC (Клеммы питания) |
11. Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Критерий оценки | A |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
12. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Критерий оценки | A |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Критерий оценки | A |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA nC [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB/IIIC | |
| IIC | |
| IIC | |
| IIC | |
| IIC |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210121 |
| ECl@ss 8.0 | 27210121 |
| ECl@ss 9.0 | 27210121 |
15. ETIM
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| ETIM 7.0 | EC001485 |
16. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
