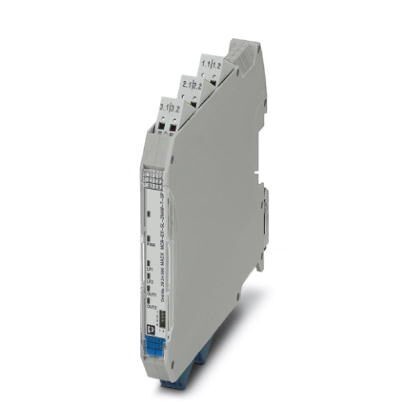

Разделительный усилитель MACX MCR-EX-SL-2NAM-T-SP

Описание

Характеристики

Коммутирующий разделительный усилитель Ex i NAMUR, 2-канальный. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через пассивный транзисторный выход. Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Данные по ЭМС
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 12, 5 мм
Высота 116, 8 мм
Глубина 113, 7 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Степень защиты IP20 (не проверено согласно UL)
Помехоустойчивость EN 61000-6-2
4. Входные данные
Напряжение без нагрузки ~ 8 В DC
Порог переключения (с ослаблением)
Порог переключения (без ослабления) >2, 1 мА (проводящий)
Сигнальный вход искробезопасный
Применяемые входные источники Бесконтактные датчики NAMUR (EN 60947-5-6)
Ток короткого замыкания ~ 8 мА
Гистерезис переключения
Обнаружение нарушений в линии Разрыв 0, 05 мА IN
Короткое замыкание 100 Ω датчика
5. Выходные данные
Выходной переключающий контакт 1. Транзисторный выход, пассивный (на канал)
Минимальное напряжение переключения 3 В DC
Максимальное напряжение переключения 30 В DC
Мин. ток контакта 5 мА (защищен от коротких замыканий)
Максимальный коммутационный ток 50 мА (защищен от коротких замыканий)
Частота переключения ≤ 5 кГц
6. Питание
Номинальное напряжение питания 24 В DC
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (24 В DC -20 %...+25 %)
Потребляемый ток, макс.
Рассеиваемая мощность ≤ 1000 мВт
Потребляемая мощность 0, 8 Вт
7. Параметры подключения
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение проводника AWG 24 ... 16
8. Общие сведения
Количество каналов 2
Индикатор состояния зеленый светодиод (напряжение питания)
желтый светодиод (коммутационное состояние)
красный светодиод (сбои в линии)
Степень загрязнения 2
Категория перенапряжения II
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение электромагнитных помех EN 61000-6-4
Материал корпуса PA 6.6-FR
Цвет cерый
Наименование Вход / выход
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
Наименование Вход / выход / питание, шинные соединители на DIN-рейке
Гальваническая развязка 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1))
2, 5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование Вход / питание, шинные соединители на DIN-рейке
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
Наименование Выход 1 / выход 2
Гальваническая развязка 50 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, основная изоляция согласно EN 61010-1))
1 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX  II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, США / Канада Класс I, разд. 2IS для классов I, II, III, разд. 1
SIL 2
9. Параметры техники безопасности
Уровни совокупной безопасности (SIL) 1
1
10. Данные по безопасности
Макс. внутренняя индуктивность Li возможность игнорирования
Макс. внутренняя емкость Ci 1, 1 нФ
Макс. выходное напряжение Uo 9, 6 В
Макс. выходной ток Io 10 мА
Макс. выходная мощность Po 25 мВт
Группа IIC
Макс. внешняя индуктивность Lo 300 мГн
Макс. внешняя емкость Co 3, 6 мкФ
Группа IIB/IIIC
Макс. внешняя индуктивность Lo 1000 мГн
Макс. внешняя емкость Co 26 мкФ
Максимальное безопасное напряжение Um 253 В AC (125 В DC)
11. Данные по ЭМС
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
Критерий оценки A
Наименование Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы EN 61000-4-4
Критерий оценки A
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
Критерий оценки A
12. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Наименование Электромагнитное высокочастотное поле
Стандарты / нормативные документы EN 61000-4-3
Критерий оценки A
Стандарты / нормативные документы EN 61000-4-4
Наименование Помехи по цепи питания
Стандарты / нормативные документы EN 61000-4-6
Критерий оценки A
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX  II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, США / Канада Класс I, разд. 2IS для классов I, II, III, разд. 1
Температура DNV GL B
Влажность DNV GL B
Вибрация DNV GL A
DNV GL-EMC B
Оболочка DNV GL Required protection according to the Rules shall be provided upon installation on board
Группа IIC
IIB/IIIC
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 27210100
ECl@ss 4.1 27210100
ECl@ss 5.0 27210100
ECl@ss 5.1 27210100
ECl@ss 6.0 27210100
ECl@ss 7.0 27210121
ECl@ss 8.0 27210121
ECl@ss 9.0 27210121
15. ETIM
ETIM 2.0 EC001485
ETIM 3.0 EC001485
ETIM 4.0 EC001485
ETIM 5.0 EC001485
ETIM 6.0 EC001485
ETIM 7.0 EC001485
16. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 18.0 39121008
UNSPSC 19.0 39121008
UNSPSC 20.0 39121008
UNSPSC 21.0 39121008
