Описание
Характеристики

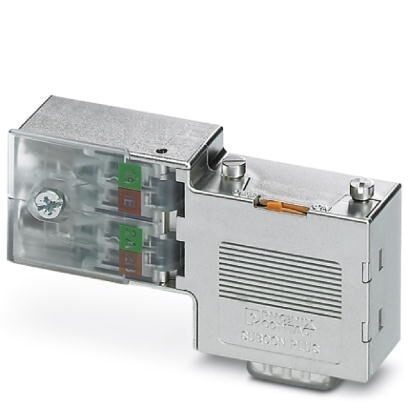

Разъем D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 90°, шинная системаPROFIBUS DP до 12 Мбит/с, нагрузочные резисторы подключаются ползунковым переключателем, расположение выводов3, 5, 6, 8клеммы с прокалывающими контактами
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Макс. диаметр кабеля | 8, 4 мм |
| Мин. диаметр кабеля | 7, 6 мм |
| Ширина | 16, 8 мм |
| Высота | 34, 8 мм |
| Длина | 72 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP40 |
3. Общие сведения
| Номинальное напряжение UN | 5 В |
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Циклы установки | >200 |
| Испытательное напряжение | 50 В |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0, 4 Нм |
| 1, 2 Нм (Корпусной винт) | |
| Материал корпуса | ABS, с металлическим покрытием |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
4. Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |
| Нагрузочный резистор | 390 Ω |
| 220 Ω | |
| 390 Ω (подключается снаружи) | |
| Подключение | Клеммы с прокалывающими контактами |
| Тип подключения | Быстрый зажим IDC |
| Сечение гибкого проводника мин. | 0, 32 мм² |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0, 32 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Мин. сечение гибкого проводника AWG | 22 |
| Сечение гибкого проводника AWG, макс. | 18 |
| Сечение провода AWG мин. | 22 |
| Сечение провода AWG макс. | 18 |
5. Соответствие / сертификаты
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
6. Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Подключение согласно стандарту | CUL |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440302 |
| ECl@ss 8.0 | 27440302 |
| ECl@ss 9.0 | 27440302 |
9. ETIM
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| ETIM 7.0 | EC001132 |
10. UNSPSC
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
PHOENIX CONTACT
