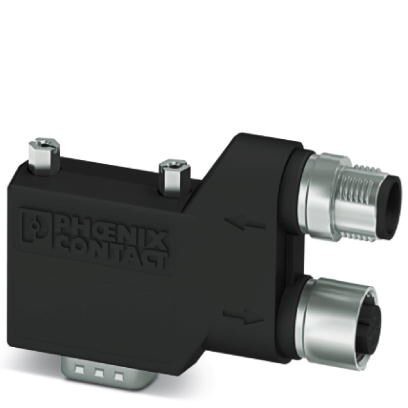

Штекер D-SUB, 9-конт., штифт, цоколёвка3, 5, 6, 8два подвода кабеля M12 (кодировка В) под углом 90°. Шинная системаPROFIBUS DP до 12 Мбит/с. Нагрузочный резистор через отдельный терминатор M12.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Размеры
| Ширина | 16 мм |
| Высота | 40 мм |
| Длина | 71 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -20 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (при +25 ℃, без образования конденсата) |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP40 |
3. Общие сведения
| Номинальное напряжение UN | 5 В |
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0, 4 Нм |
| Материал корпуса | Полиамид |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
4. Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |
| Нагрузочный резистор | отдельно посредством нагрузочного резистора М12 |
| Подключение | Штекер M12 |
| Полюсов | 5 |
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Момент затяжки | 0, 4 Нм |
| Подключение | Розетка M12 |
| Полюсов | 5 |
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Момент затяжки | 0, 4 Нм |
5. Соответствие / сертификаты
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440302 |
| ECl@ss 8.0 | 27440302 |
| ECl@ss 9.0 | 27440302 |
8. ETIM
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| ETIM 7.0 | EC001132 |
9. UNSPSC
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
PHOENIX CONTACT
