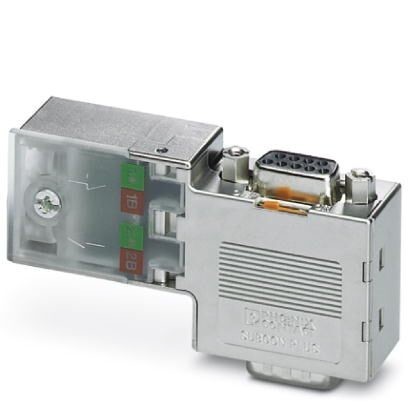

Штекер D-SUB, 9-контактный, контактный штырек, подвод кабеля под углом 90°, шинная системаPROFIBUS DP до 12 Мбит/с с гнездовой частью PG-D-SUB для подключения программирующего устройства, нагрузочное сопротивление подключается посредством ползункового переключателя, расположение выводов3, 5, 6, 8винтовые клеммы
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Макс. диаметр кабеля | 8, 4 мм |
| Мин. диаметр кабеля | 7, 6 мм |
| Ширина | 16, 8 мм |
| Высота | 34, 8 мм |
| Длина | 72 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP40 |
3. Общие сведения
| Номинальное напряжение UN | 5 В |
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Циклы установки | >200 |
| Испытательное напряжение | 50 В |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0, 4 Нм |
| 1, 2 Нм (Корпусной винт) | |
| Материал корпуса | ABS, с металлическим покрытием |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
4. Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |
| Нагрузочный резистор | 390 Ω |
| 220 Ω | |
| 390 Ω (подключается снаружи) | |
| Подключение | Клеммы для печатного монтажа |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого проводника мин. | 0, 14 мм² |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0, 14 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 18 |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0, 4 Нм |
| Подключение | Вход для программирования |
| Полюсов | 9 |
| Тип подключения | Розетка D-SUB |
5. Соответствие / сертификаты
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA IIC T4 Gc X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
6. Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Подключение согласно стандарту | CUL |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440302 |
| ECl@ss 8.0 | 27440302 |
| ECl@ss 9.0 | 27440302 |
9. ETIM
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| ETIM 7.0 | EC001132 |
10. UNSPSC
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
PHOENIX CONTACT
