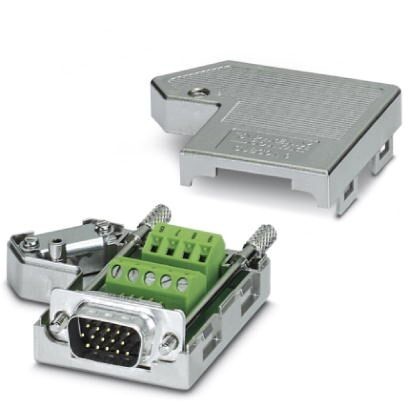

Разъем D-SUB, 15-полюсный HD (высокая плотность), штыревой, кабельный ввод под углом 35°, универсальный тип для всех систем, расположение выводов1, 2, 3, 6, 7, 8, 10, 13, 14 на винтовой соединительной клемме
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Характеристики клемм
5. Соответствие / сертификаты
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 16 мм |
| Высота | 55 мм |
| Длина | 56, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP40 |
3. Общие сведения
| Номинальное напряжение UN | 24 В AC/DC |
| Сигнал | VGA |
| Циклы установки | ≥ 200 |
| Материал корпуса | ABS, с металлическим покрытием |
4. Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
| Полюсов | 15 |
| Тип подключения | штыревой разъем D-SUB High Density |
| Момент затяжки | 0, 4 Нм |
| Подключение | Клеммы для печатного монтажа |
| Полюсов | 9 |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого проводника мин. | 0, 14 мм² |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0, 14 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0, 25 Нм |
5. Соответствие / сертификаты
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
6. Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440302 |
| ECl@ss 8.0 | 27440302 |
| ECl@ss 9.0 | 27440302 |
9. ETIM
| ETIM 2.0 | EC001476 |
| ETIM 3.0 | EC001476 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
| ETIM 7.0 | EC001132 |
10. UNSPSC
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
