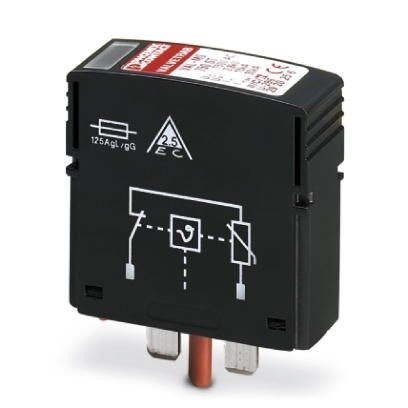

УЗИП тип 1, одобренное UL, и штекер защиты от импульсного перенапряжения IEC тип 2 с варистором и термическим разъединителем для применения с базовыми элементами VAL-US, механическая и оптическая сигнализация повреждений
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. Стандарты и предписания
8. eCl@ss
9. ETIM
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Параметры соединения
6. Спецификации UL
7. Стандарты и предписания
8. eCl@ss
9. ETIM
1. Размеры
| Высота | 52, 4 мм |
| Ширина | 17, 5 мм |
| Глубина | 55, 3 мм |
| Единица шага | 1 TE |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z) |
3. Общие сведения
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN |
| Защитная цепь | L-L |
| L-PEN | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
4. Защитная цепь
| Номинальное напряжение UN | 400/690 В AC (TN) |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 580 В AC |
| Ток защитного проводника IPE | ≤ 500 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 150 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 2, 5 кВ |
| Остаточное напряжение Ures | ≤ 2, 5 кВ (при In) |
| ≤ 2, 3 кВ (При 10 кА) | |
| ≤ 2, 1 кВ (при 5 кА) | |
| ≤ 1, 9 кВ (При 3 кА) | |
| Характеристика TOV при UT | 690 В AC (5 с / режим устойчивости) |
| 762 В AC (120 мин / режим устойчивости) | |
| Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
5. Параметры соединения
| Тип подключения | Штекерная система VALVETRAB |
6. Спецификации UL
| Тип SPD | 1CA |
| Максимальное напряжение длительной нагрузки MCOV | 580 В AC |
| Номинальное напряжение | 480 В AC (Delta) |
| Защитная цепь | L-L |
| L-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR | 2000 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Максимальный имульсный ток для каждой фазы | 30 кA |
| Стойкость к короткому замыканию (SCCR) | 200 кA |
7. Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
| EN 61643-11 2012 |
8. eCl@ss
| ECl@ss 6.0 | 27130800 |
| ECl@ss 7.0 | 27130890 |
| ECl@ss 8.0 | 27130890 |
| ECl@ss 9.0 | 27130890 |
9. ETIM
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC002497 |
| ETIM 7.0 | EC002497 |
