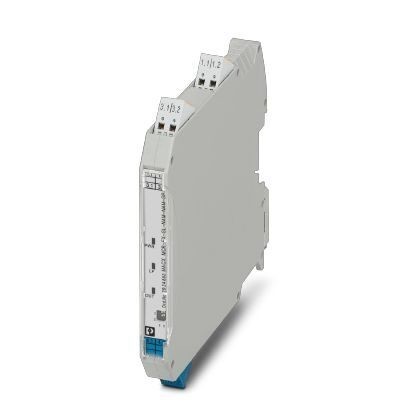

Взрывозащищенный коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей Ex i, эксплуатируемых во взрывоопасных зонах. Пассивный выход транзистора (резистивный, по EN 60947-5-6), возможность распознавания повреждений провода, до SIL 2 по МЭК 61508зажим push-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Параметры подключения 2
9. Общие сведения
10. Параметры техники безопасности
11. Данные по безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Питание
7. Параметры подключения
8. Параметры подключения 2
9. Общие сведения
10. Параметры техники безопасности
11. Данные по безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 116, 9 мм |
| Глубина | 113, 7 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 |
4. Входные данные
| Напряжение без нагрузки | 8 В DC ±10 % |
| Порог переключения (с ослаблением) | |
| Порог переключения (без ослабления) | >2, 1 мА (проводящий) |
| Сигнальный вход | искробезопасный |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| Гистерезис переключения | |
| Обнаружение нарушений в линии | Разрыв 0, 05 мА IN |
| Короткое замыкание 100 Ω датчика |
5. Выходные данные
| Выходной переключающий контакт | Резистивный (транзистор, пассивный) |
6. Питание
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 9, 6 В DC ... 30 В DC (12 В DC ... 24 В DC (-20 % ... +25 %)) |
| Рассеиваемая мощность | |
| Потребляемая мощность |
7. Параметры подключения
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 24 ... 16 |
8. Параметры подключения 2
| Наименование, подключение | Контрольное гнездо |
| Диаметр, макс. | 2, 3 мм |
9. Общие сведения
| Количество каналов | 1 |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| желтый светодиод (коммутационное состояние) | |
| красный светодиод (сбои в линии) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / выход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / питание, шинные соединители на DIN-рейке |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3G Ex nA IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA IIC T4 Gc | |
| UL, США / Канада | UL 61010 Listed |
| SIL | 2 |
10. Параметры техники безопасности
| Уровни совокупной безопасности (SIL) | 1 |
| 1 |
11. Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходное напряжение Uo | 9, 6 В |
| Макс. выходной ток Io | 10 мА |
| Макс. выходная мощность Po | 25 мВт |
| Группа | IIC |
| Макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внешняя емкость Co | 3, 6 мкФ |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 100 мГн |
| Макс. внешняя емкость Co | 26 мкФ |
| Группа | IIA |
| Макс. внешняя индуктивность Lo | 1000 мГн |
| Макс. внешняя емкость Co | 210 мкФ |
| Максимальное безопасное напряжение Um | 253 В AC/DC |
12. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3G Ex nA IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA IIC T4 Gc | |
| UL, США / Канада | UL 61010 Listed |
| Группа | IIC |
| IIB/IIIC | |
| IIA |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210121 |
| ECl@ss 8.0 | 27210121 |
| ECl@ss 9.0 | 27210121 |
15. ETIM
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| ETIM 7.0 | EC001485 |
16. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
