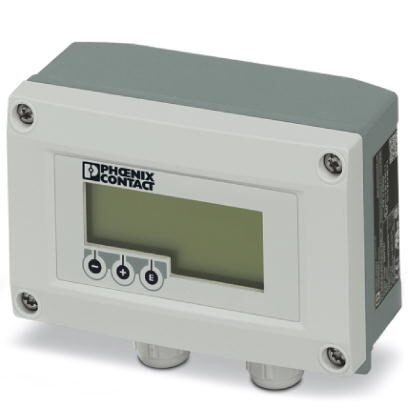

Ex i — индикатор процесса с питанием от выходного контура и связью HARTⓇ в корпусе полевого устройства, применение до зоны 1.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры
| Ширина | 131 мм |
| Высота | 81, 5 мм |
| Глубина | 55, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Степень защиты | IP66/IP67 |
| NEMA 4X |
3. Входные данные
| Описание входа | Вход для измерения сигнала тока |
| Входной сигнал тока | 4 мА ... 20 мА |
| Макс. входной ток | 200 мА |
| Описание входа | HART |
| Входной сигнал тока | до 4x сигналов HART |
4. Выходные данные
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 4 мА ... 20 мА |
5. Питание
| Диапазон напряжения питания | общее питание, внешнее питание не требуется |
6. Параметры подключения
| Тип подключения | Вставные пружинные клеммы |
| Длина снятия изоляции | 9 мм |
| Сечение жесткого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 26 ... 16 |
7. Общие сведения
| Ошибка передачи, макс. | 0, 1 % (от предела) |
| Температурный коэффициент, максимальный | |
| Излучение помех | МЭК 61326, класс B |
| Материал корпуса | Алюминий |
| Монтажное положение | Макс. диапазон угла зрения +/- 45° от центра дисплея в любом направлении |
| Соответствие нормам | Соответствие CE |
| ATEX | II 2G Ex ib IIC T6 Gb |
| IECEx | Ex ib IIC T6 Gb |
| UL, США / Канада | UL 61010 Listed |
| Сертификат для мореплавания | DNV GL TAA000013C |
8. Стандарты и предписания
| Излучение помех | МЭК 61326, класс B |
| Соответствие нормам | Соответствие CE |
| ATEX | II 2G Ex ib IIC T6 Gb |
| IECEx | Ex ib IIC T6 Gb |
| UL, США / Канада | UL 61010 Listed |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27210300 |
| ECl@ss 4.1 | 27210300 |
| ECl@ss 5.0 | 27210300 |
| ECl@ss 5.1 | 27210300 |
| ECl@ss 6.0 | 27210300 |
| ECl@ss 7.0 | 27210301 |
| ECl@ss 8.0 | 27210301 |
| ECl@ss 9.0 | 27210301 |
11. ETIM
| ETIM 2.0 | EC001426 |
| ETIM 3.0 | EC001426 |
| ETIM 4.0 | EC001426 |
| ETIM 5.0 | EC001426 |
| ETIM 6.0 | EC001426 |
| ETIM 7.0 | EC001426 |
Характеристики
Бренд
Phoenix Contact
