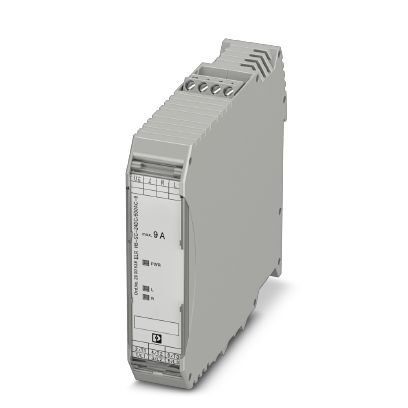

Гибридный пускатель ELR H5-SC- 24DC/500AC-9

Описание

Характеристики

Гибридный пускатель для реверсирования 3-фазных двигателей до 500 В перем. тока, выходной ток 9 А, с управляющим напряжением 24 В пост. тока и винтовым зажимом.

Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание устройства
4. Входные данные
5. Выходные данные выхода нагрузки
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Изоляционные характеристики
10. Стандарты и предписания
11. Соответствие / сертификаты
12. Данные UL
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Размеры
Ширина 22, 5 мм
Высота 107 мм
Глубина 114 мм
2. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Степень защиты IP20
3. Питание устройства
Расчетное напряжение питания цепи управления US 24 В DC
Диапазон напряжения питания цепи управления 19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS 40 мА
Наименование защиты Защита от перенапр.
Защита от переполюсовки
4. Входные данные
Наименование, вход Вход управляющего сигнала, справа / слева
Номинальное напряжение цепи управления UC 24 В DC
Диапазон напряжения срабатывания 19, 2 В DC ... 30 В DC
Номинальный ток цепи управления IC 5 мА (Тип входа 1)
Порог срабатывания 9, 6 В (Сигнал «0»)
19, 2 В (Сигнал «1»)
Время отключения, типовое
Наименование защиты Защита от переполюсовки
5. Выходные данные выхода нагрузки
Наименование, выход Выход перемен. тока
Расчетное импульсное напряжение Ue 500 В AC
Диапазон рабочих напряжений 42 В AC ... 550 В AC
Расчетный рабочий ток Ie 9 A (AC-51)
6, 5 A (AC-53a)
Частота сети 50/60 Гц
Диапазон токовой нагрузки 0 A ... 9 A (см. Изменение хар-к)
Характеристика срабатывания согласно МЭК 60947-4-2 -
Ток утечки 0 мА
Наименование защиты Защита от перенапр.
6. Общие сведения
Вид пускателя Реверсивный пускатель
Частота коммутации ≤ 2 Гц (зависимый от нагрузки)
Монтажное положение Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу)
Тип монтажа Установка на монтажной рейке
Указания по монтажу установка в ряд, расстояние см. на графике изменения характеристик
Режим работы 100 % ED
Рассеиваемая мощность, макс. 14, 6 Вт
Рассеиваемая мощность, мин. 1, 1 Вт
Индикация рабочего напряжения LED зел.
Индикатор состояния LED желт.
7. Параметры подключения
Наименование, подключение Цепь управления
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм ... 0, 6 Нм
5 lbf-in. ... 7 lbf-in.
8. Параметры подключения 2
Наименование, подключение Цепь нагрузки
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм ... 0, 6 Нм
5 lbf-in. ... 7 lbf-in.
9. Изоляционные характеристики
Расчетное напряжение изоляции 500 В
Расчетное импульсное напряжение 6 кВ
Категория перенапряжения III
Степень загрязнения 2
Наименование Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью
Изоляция Безопасное разделение (МЭК 60947-1/EN 50178) при рабочем напряжении ≤ 300 В AC
Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока
Безопасное разделение (EN 50178) при рабочем напряжении 300 ... 500 B AC
Наименование Изоляционные характеристики между управляющим входным и питающим напряжением и цепью вспомогательного тока
Изоляция Безопасное разделение (МЭК 60947-1) при цепи вспомогательного тока ≤ 300 В AC
Безопасное разделение (EN 50178) при цепи вспомогательного тока ≤ 300 В перем. тока
10. Стандарты и предписания
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы МЭК 60947-1
МЭК 60947-4-2
МЭК 61508
ISO 13849
11. Соответствие / сертификаты
Наименование Сертификат UL
Сертификат NLDX.E228652
12. Данные UL
SCCR 100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault)))
5 кA (500 В AC (предохранитель 20 A RK5 (Standard-Fault)))
FLA 6, 5 A (500 В AC)
Групповая установка 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Код категории NLDX / NRNT
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 27021100
ECl@ss 4.1 27021100
ECl@ss 5.0 27024000
ECl@ss 5.1 27024000
ECl@ss 6.0 27024000
ECl@ss 7.0 27024002
ECl@ss 8.0 27024002
ECl@ss 9.0 27370905
15. ETIM
ETIM 2.0 EC001037
ETIM 3.0 EC001037
ETIM 4.0 EC001037
ETIM 5.0 EC001037
ETIM 6.0 EC001037
ETIM 7.0 EC001037
16. UNSPSC
UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 25173902
UNSPSC 18.0 25173902
UNSPSC 19.0 25173902
UNSPSC 20.0 25173902
UNSPSC 21.0 25173902
