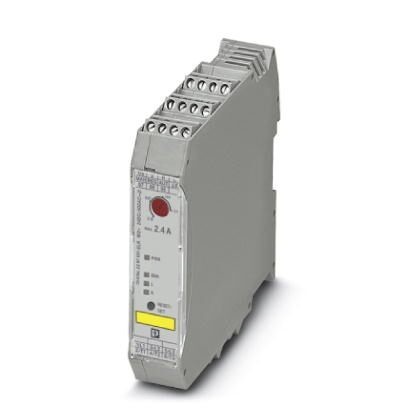

Трехфазный полупроводниковый реверсивный контактор "4 в 1", со входом 24 В DC, выходной ток 2 А, аварийный останов и настраиваемая схема отключения при перегрузке
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание устройства
4. Входные данные
5. Выходные данные выхода нагрузки
6. Выходные данные выхода обратного сигнала
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Изоляционные характеристики
11. Стандарты и предписания
12. Соответствие / сертификаты
13. Данные UL
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
2. Условия окружающей среды
3. Питание устройства
4. Входные данные
5. Выходные данные выхода нагрузки
6. Выходные данные выхода обратного сигнала
7. Общие сведения
8. Параметры подключения
9. Параметры подключения 2
10. Изоляционные характеристики
11. Стандарты и предписания
12. Соответствие / сертификаты
13. Данные UL
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 107 мм |
| Глубина | 114 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
3. Питание устройства
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон напряжения питания цепи управления | 19, 2 В DC ... 30 В DC |
| Номинальный ток питания цепи управления IS | 40 мА |
| Наименование защиты | Защита от перенапр. |
| Защита от переполюсовки |
4. Входные данные
| Наименование, вход | Вход управляющего сигнала, справа / слева |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19, 2 В DC ... 30 В DC |
| Номинальный ток цепи управления IC | 5 мА |
| Порог срабатывания | 9, 6 В (Сигнал «0») |
| 19, 2 В (Сигнал «1») | |
| Уровень переключения | |
| Время включения, типовое | |
| Время отключения, типовое |
5. Выходные данные выхода нагрузки
| Наименование, выход | Выход перемен. тока |
| Расчетное импульсное напряжение Ue | 500 В AC |
| Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
| Расчетный рабочий ток Ie | 2, 4 A (AC-51) |
| 2, 4 A (AC-53a) | |
| Частота сети | 50/60 Гц |
| Диапазон токовой нагрузки | 180 мА ... 2, 4 A (см. Изменение хар-к) |
| Характеристика срабатывания согласно МЭК 60947-4-2 | Класс 10A |
| Время охлаждения | 20 мин. (для автоматического сброса) |
| Ток утечки | 0 мА |
| Остаточное напряжение | |
| Импульсный ток | 100 A (t = 10 мс) |
| Наименование защиты | Защита от перенапр. |
6. Выходные данные выхода обратного сигнала
| Наименование, выход | Выход обратного сигнала |
| Указание | Сигнал обратной связиСухой переключающий контакт, сигнальный контакт |
| Исполнение контакта | 1 переключающий контакт |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) |
| 2 A (24 В, DC13) |
7. Общие сведения
| Вид пускателя | Реверсивный пускатель |
| Частота коммутации | ≤ 2 Гц (зависимый от нагрузки) |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | Устанавливаются в ряд с промежутком = 20 мм |
| Режим работы | 100 % ED |
| Рассеиваемая мощность, макс. | 3, 3 Вт |
| Рассеиваемая мощность, мин. | 1, 1 Вт |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
8. Параметры подключения
| Наименование, подключение | Цепь управления |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
9. Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
10. Изоляционные характеристики
| Расчетное напряжение изоляции | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
| Изоляция | Безопасное разделение (МЭК 60947-1/EN 50178) при рабочем напряжении ≤ 300 В AC |
| Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока | |
| Безопасное разделение (EN 50178) при рабочем напряжении 300 ... 500 B AC | |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением и цепью вспомогательного тока |
| Изоляция | Безопасное разделение (МЭК 60947-1) при цепи вспомогательного тока ≤ 300 В AC |
| Безопасное разделение (EN 50178) при цепи вспомогательного тока ≤ 300 В перем. тока |
11. Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | DIN EN 50178 |
| EN 60947 | |
| МЭК 61508 | |
| ISO 13849 |
12. Соответствие / сертификаты
| Наименование | ATEX |
| Маркировка | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Сертификат | PTB 07 ATEX 3145 |
| Наименование | Сертификат UL |
| Сертификат | NLDX.E228652 |
| Наименование | Safety Integrity Level (SIL, IEC 61508) |
| Маркировка | ≤ 3 |
| Дополнительный текст | Безопасное отключение |
| Наименование | Safety Integrity Level (SIL, IEC 61508) |
| Маркировка | 2 |
| Дополнительный текст | Защита электродвигателя |
| Наименование | Performance Level (ISO 13849) |
| Маркировка | ≤ e |
| Дополнительный текст | Безопасное отключение |
| Наименование | Категория (ISO 13849) |
| Маркировка | ≤ 3 |
| Дополнительный текст | Безопасное отключение |
13. Данные UL
| SCCR | 100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) |
| 5 кA (500 В AC (предохранитель 20 A RK5 (Standard-Fault))) | |
| FLA | 2, 4 A (500 В AC) |
| Групповая установка | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Код категории | NLDX |
14. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
15. eCl@ss
| ECl@ss 4.0 | 27021100 |
| ECl@ss 4.1 | 27021100 |
| ECl@ss 5.0 | 27024000 |
| ECl@ss 5.1 | 27024000 |
| ECl@ss 6.0 | 27024000 |
| ECl@ss 7.0 | 27024002 |
| ECl@ss 8.0 | 27024002 |
| ECl@ss 9.0 | 27370905 |
16. ETIM
| ETIM 2.0 | EC001037 |
| ETIM 3.0 | EC001037 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001037 |
| ETIM 6.0 | EC001037 |
| ETIM 7.0 | EC001037 |
17. UNSPSC
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 25173902 |
| UNSPSC 18.0 | 25173902 |
| UNSPSC 19.0 | 25173902 |
| UNSPSC 20.0 | 25173902 |
| UNSPSC 21.0 | 25173902 |
