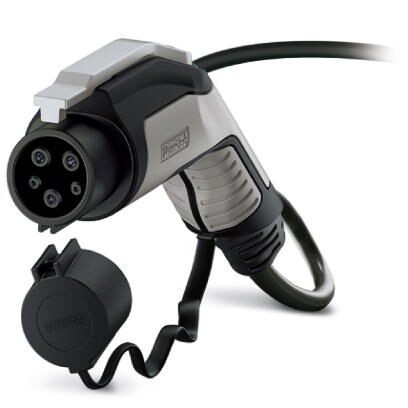

Зарядный кабель AC, Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком, C-Line черный / серый, Тип 1, МЭК 62196-2, SAE J1772, 32 A / 250 В (AC), тип конструкции C-Line, кабель4 м, черный, прямой, поверхность сопряжениячерный, область захватасерый
Характеристики
Оглавление 1. Описание изделия
2. Размеры
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. дизайн
7. Материал
8. Кабель
9. Крепление
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. дизайн
7. Материал
8. Кабель
9. Крепление
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Описание изделия
| Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком |
| Исполнение | C-Line черный / серый |
| Стандарты / нормативные документы | МЭК 62196-2 |
| SAE J1772 | |
| Стандарт зарядки | Тип 1 |
| Режим заряда | Режим 3, случай C |
2. Размеры
| Ширина зарядного штекера электромобиля | 58, 00 мм |
| Высота зарядного штекера электромобиля | 151, 10 мм |
| Глубина зарядного штекера электромобиля | 236, 10 мм |
| Длина кабеля | 4 м |
| Длина зачищаемой части провода | 60 мм ±15 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP54 (Защитный колпачок) |
4. Электрические характеристики
| Зарядная мощность, макс. | 8 кВт |
| Количество фаз | 1 |
| Количество, силовые контакты | 3 (L1, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 250 В AC |
| Количество сигнальных контактов | 2 (CP, CS) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 480 Ω (Рычаг активирован) |
| 150 Ом (Рычаг не активирован) |
5. Механические характеристики
| Циклы установки | >10000 |
| Усилие установки | |
| Усилие съема |
6. дизайн
| Тип конструкции | C-Line |
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | черный |
| Цвет области ручки | серый |
| Цвет элемента управления | cеребристый |
| Цвет защитного колпачка | черный |
| Варианты заказчиков | На заказ |
7. Материал
| Материал корпуса | Пластмасса |
| Материал области ручки | Мягкий пластик |
| Материал рычага управления | Металл |
| Материал защитный колпачок | Мягкий пластик |
| Материал вид при установке | Пластик |
| Класс воспламеняемости | V0 |
| Материал поверхности контактов | Ag |
8. Кабель
| Построение системы проводников | 3 x 6, 0 мм² + 1 x 0, 5 мм² |
| Стандарты и предписания в отношении проводников | prEN 50620 / DIN EN 50620 |
| Класс проводника | Класс 5 |
| Сертификация проводников | VDE |
| Наружный диаметр проводника | 12, 8 мм ±0, 4 мм |
| Тип кабеля | прямой |
| Сопротивление провода | ≤ 0, 0033 Ω/м (относится к силовой жиле, при температуре окружающей среды 20 °C) |
| Внешняя оболочка, материал | TPE-U |
| Внешняя оболочка, цвет | черный |
| Минимальный радиус изгиба | 96 мм (7, 5 x диаметр) |
| макс. 305 кг/км |
9. Крепление
| Тип фиксатора | Возможность блокировки рабочего рычага при помощи навесного замка с дужкой 4 мм |
10. Соответствие экологическим нормам
| REACh SVHC | |
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP)10 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27449001 |
| ECl@ss 8.0 | 27449001 |
| ECl@ss 9.0 | 27144705 |
12. ETIM
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002839 |
| ETIM 6.0 | EC002897 |
| ETIM 7.0 | EC002897 |
13. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
