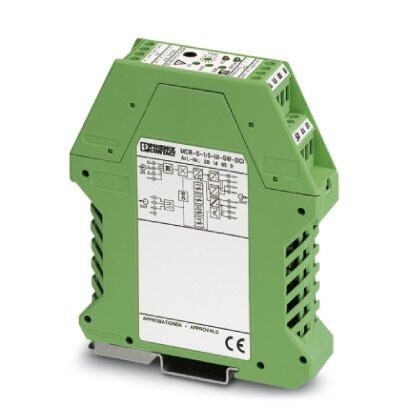

Измерительный преобразователь тока MCR-S-1-5-UI-SW-DCI-NC

Описание

Характеристики

Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, синусоидального и несинусоидального переменного тока, с релейным и транзисторным выходами, входной ток от 0 ... 0,2 до 0 ... 11 А, не сконфигурирован

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Выходной переключающий контакт
7. Питание
8. Параметры подключения
9. Общие сведения
10. Стандарты и предписания
11. Соответствие / сертификаты
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. рабочая высота
Степень защиты IP20
Помехоустойчивость EN 61000-6-2
4. Входные данные
Вход Вход для измерения сигнала тока
Количество входов 3
Конфигурируемый / программируемый да, не сконфигурирован
Диапазон входных токов 0 A ... 11 A (AC/DC)
Порог срабатывания 2 % (от номинального измерительного диапазона 1/5/10 A)
Диапазон настройки, входной ток, минимальный 0 A ... 200 мА
Диапазон настройки, входной ток, максимальный 0 A ... 11 A
Форма импульса постоянный, переменный или искаженный ток
Нагрузочная способность по максимальному току 2 x IN (длительная)
Нагрузочная способность по импульсному току 20 x IN (1 с)
Диапазон измерения частоты 15 Гц ... 400 Гц
Тип подключения Винтовые зажимы
5. Выходные данные
Наименование, выход Выход сигнала напряжения / выход сигнала тока
Конфигурируемый / программируемый да, не сконфигурирован
Выходной сигнал, напряжение 0 В ... 10 В
2 В ... 10 В
-10 В ... 10 В
0 В ... 5 В
1 В ... 5 В
-5 В ... 5 В
10 В ... 0 В
10 В ... 2 В
10 В ... -10 В
5 В ... 0 В
5 В ... 1 В
5 В ... -5 В
Выходной сигнал, ток 0 мА ... 20 мА
4 мА ... 20 мА
20 мА ... 0 мА
20 мА ... 4 мА
Нагрузка / выходная нагрузка, выход напряжения >10 кΩ
Нагрузка / выходная нагрузка, выход тока
6. Выходной переключающий контакт
Наименование, выход Релейный выход
Исполнение контакта 1 переключающий контакт
Материал контакта AgSnO, с покрытием золотом
Максимальное напряжение переключения 30 В AC
36 В DC
250 В AC (при поврежденном золотом покрытии)
Макс. ток продолжительной нагрузки 50 мА
2 A (при поврежденном золотом покрытии)
Наименование, выход Транзисторный выход p-n-p
Диапазон выходного напряжения 19 В ... 29 В (Напряжение питания - 1 В)
Ток длительной нагрузки 80 мА (без защиты от короткого замыкания)
Диапазон настройки пороговых значений 1 % ... 110 %
Диапазон настройки задержки срабатывания 0, 1 c ... 20 c
Индикатор состояния LED желт.
7. Питание
Диапазон напряжения питания 20 В DC ... 30 В DC
Потребляемый ток, макс.
8. Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
9. Общие сведения
Ошибка передачи, макс.
Температурный коэффициент, стандартн.
Ступенчатая характеристика (10-90%) 330 мс (при AC)
40 мс (при DC)
Индикатор состояния LED зел.
Категория перенапряжения III
Степень загрязнения 2
Расчетное напряжение изоляции 300 В AC (к земле)
Испытательное напряжение, вход / выход 4 кВ (50 Гц, 1 мин)
Испытательное напряжение, вход / питание 4 кВ (50 Гц, 1 мин)
Испытательное напряжение, выход / питание 500 В (50 Гц, 1 мин)
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2
Цвет зеленый
Материал корпуса Полиамид РА, неусиленный
Монтажное положение на выбор
Соответствие нормам Соответствие CE
UL, США / Канада Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
10. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2
Подключение согласно стандарту CUL
Директива по низкому напряжению Соответствие Директиве по низкому напряжению
Соответствие нормам Соответствие CE
UL, США / Канада Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
11. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
Наименование UL, США / Канада
Маркировка Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27271100
ECl@ss 4.1 27200300
ECl@ss 5.0 27200300
ECl@ss 5.1 27200300
ECl@ss 6.0 27210100
ECl@ss 7.0 27210123
ECl@ss 8.0 27210123
ECl@ss 9.0 27210123
14. ETIM
ETIM 3.0 EC002475
ETIM 4.0 EC002475
ETIM 5.0 EC002475
ETIM 6.0 EC002475
ETIM 7.0 EC002475
15. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121032
UNSPSC 18.0 39121032
UNSPSC 19.0 39121032
UNSPSC 20.0 39121032
UNSPSC 21.0 39121032
