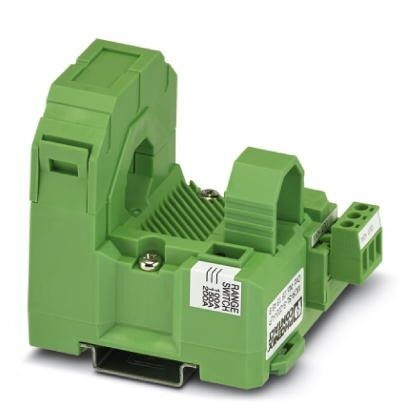

Измерительный преобразователь сигнала тока MCR, для измерения синусоидального и несинусоидального переменного тока, входной ток 0...200 А, выход 4...20 мА с питанием от сигнальной цепи
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
| Ширина | 55 мм |
| Высота | 85 мм |
| Глубина | 70, 5 мм |
| Круглый проводник первичной цепи (диаметр) | 18, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Степень защиты | IP20 |
3. Входные данные
| Вход | Вход для измерения сигнала тока |
| Диапазон входных токов | 0 A ... 200 A (0 ... 100/150/200 A) |
| Порог срабатывания | 1 % (от предела) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 100 A |
| Диапазон настройки, входной ток, максимальный | 0 A ... 200 A |
| Нагрузочная способность по максимальному току | в зависимости от проведенного кабеля |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Диапазон измерения частоты | 30 Гц ... 6000 Гц |
4. Выходные данные
| Наименование, выход | выход тока |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| Макс. выходной ток | |
| Нагрузка / выходная нагрузка, выход тока | (UB - 12 В) x 350 / 12 A |
5. Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
6. Питание
| Диапазон напряжения питания | 12 В DC ... 24 В DC |
7. Параметры подключения
| Тип подключения | вставные винтовые клеммы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм (4, 4 ... 5, 31 lbf-in.) |
8. Общие сведения
| Ошибка передачи, макс. | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 5 кВ (50 Гц, 1 мин) |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
9. Стандарты и предписания
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
10. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | UL, США / Канада |
| Маркировка | UL/C-UL Listed UL 508 |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Or Non-Hazardous Locations only |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)25 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27271100 |
| ECl@ss 4.1 | 27200300 |
| ECl@ss 5.0 | 27200300 |
| ECl@ss 5.1 | 27200300 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210123 |
| ECl@ss 8.0 | 27210123 |
| ECl@ss 9.0 | 27210123 |
13. ETIM
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
14. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 18.0 | 39121032 |
| UNSPSC 19.0 | 39121032 |
| UNSPSC 20.0 | 39121032 |
| UNSPSC 21.0 | 39121032 |
