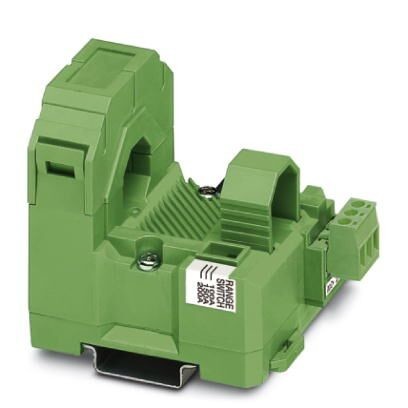

Измерительный преобразователь тока MCR-SL-S-200-U

Описание

Характеристики

Измерительный преобразователь сигнала тока MCR, для измерения синусоидального и несинусоидального переменного тока, входной ток 0...200 А, выходное напряжение 0...(5) 10 В

Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
Ширина 55 мм
Высота 85 мм
Глубина 70, 5 мм
Круглый проводник первичной цепи (диаметр) 18, 5 мм
2. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Степень защиты IP20
3. Входные данные
Вход Вход для измерения сигнала тока
Диапазон входных токов 0 A ... 200 A (0 ... 100/150/200 A)
Порог срабатывания 1 % (от предела)
Диапазон настройки, входной ток, минимальный 0 A ... 100 A
Диапазон настройки, входной ток, максимальный 0 A ... 200 A
Нагрузочная способность по максимальному току в зависимости от проведенного кабеля
Нагрузочная способность по импульсному току зависит от подключенного проводника
Диапазон измерения частоты 30 Гц ... 6000 Гц
4. Выходные данные
Наименование, выход Выход напряжения
Выходной сигнал, напряжение 0 В ... 10 В
0 В ... 5 В
Макс. выходное напряжение (0 В ... 10 В) 14 В, (0 В ... 5 В) 7 В
Нагрузка / выходная нагрузка, выход напряжения ≥ 10 кΩ
5. Выходной переключающий контакт
Наименование, выход Без выходного переключающего контакта
6. Питание
Номинальное напряжение питания 24 В DC
Потребляемый ток, макс.
7. Параметры подключения
Тип подключения вставные винтовые клеммы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
Момент затяжки 0, 5 Нм ... 0, 6 Нм (4, 4 ... 5, 31 lbf-in.)
8. Общие сведения
Ошибка передачи, макс.
Температурный коэффициент, максимальный
Ступенчатая характеристика (10-90%)
Категория перенапряжения III
Степень загрязнения 2
Расчетное напряжение изоляции 300 В AC (к земле)
Испытательное напряжение, вход / выход 5 кВ (50 Гц, 1 мин)
Цвет зеленый
Материал корпуса Полиамид РА, неусиленный
Монтажное положение на выбор
Соответствие нормам Соответствие CE
UL, США / Канада UL/C-UL, зарегистрированный UL 508
9. Стандарты и предписания
Соответствие нормам Соответствие CE
UL, США / Канада UL/C-UL, зарегистрированный UL 508
10. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
Наименование UL, США / Канада
Маркировка UL/C-UL Listed UL 508
Class I, Div. 2, Groups A, B, C, D T4A
Class I, Zone 2, Group IIC T4A
Or Non-Hazardous Locations only
11. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 4.0 27271100
ECl@ss 4.1 27200300
ECl@ss 5.0 27200300
ECl@ss 5.1 27200300
ECl@ss 6.0 27210100
ECl@ss 7.0 27210123
ECl@ss 8.0 27210123
ECl@ss 9.0 27210123
13. ETIM
ETIM 3.0 EC002475
ETIM 4.0 EC002475
ETIM 5.0 EC002475
ETIM 6.0 EC002475
ETIM 7.0 EC002475
14. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121032
UNSPSC 18.0 39121032
UNSPSC 19.0 39121032
UNSPSC 20.0 39121032
UNSPSC 21.0 39121032
