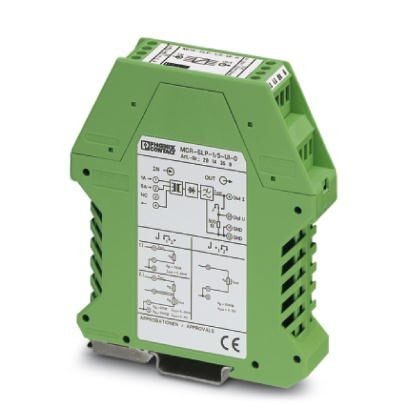

Измерительный преобразователь тока MCR-SLP-1-5-UI-0

Описание

Характеристики

Пассивный измерительный преобразователь сигнала тока MCR, для переменного тока 0...1 А / 0...5 А, без выходного переключающего контакта, выходной сигнал 0...10 В / 0...20 мA

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Выходной переключающий контакт
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C (без выпадения конденсата)
Макс. рабочая высота
Степень защиты IP20
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
4. Входные данные
Вход Измерительный вход, для сигнала тока 1 А
Диапазон входных токов 0 A AC ... 1 A
Форма импульса синусоидальный
Нагрузочная способность по максимальному току 2 x IN (5 мин при температуре окружающей 60 °C)
Нагрузочная способность по импульсному току 50 A (1 с)
Допустимый диапазон регулирования 1, 2 x IN
Номинальная частота fN 50 Гц
Диапазон измерения частоты 45 Гц ... 60 Гц
Рассеиваемая мощность 1, 6 ВА (при IA = 20 мА)
Тип подключения Винтовые зажимы
Вход Измерительный вход, для сигнала тока 5 А
Диапазон входных токов 0 A AC ... 5 A
Форма импульса синусоидальный
Нагрузочная способность по максимальному току 2 x IN (5 мин при температуре окружающей 60 °C)
Нагрузочная способность по импульсному току 100 A (1 с)
Допустимый диапазон регулирования 1, 2 x IN
Номинальная частота fN 50 Гц
Диапазон измерения частоты 45 Гц ... 60 Гц
Рассеиваемая мощность 2, 2 ВА (I = 20 мА)
Тип подключения Винтовые зажимы
5. Выходные данные
Наименование, выход Выход напряжения
Выходной сигнал, напряжение 0 В ... 10 В
Макс. выходное напряжение 20 В
Нагрузка / выходная нагрузка, выход напряжения >100 кΩ
Пульсации (ДА)
Наименование, выход выход тока
Выходной сигнал, ток 0 мА ... 20 мА
Макс. выходной ток 30 мА
Нагрузка / выходная нагрузка, выход тока
Пульсации (ДА)
Остаточная пульсация, в зависимости от измеренного значения 0, 5 % (от измеренного значения (от пика до пика))
6. Выходной переключающий контакт
Наименование, выход Без выходного переключающего контакта
7. Параметры подключения
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 14
8. Общие сведения
Ошибка передачи, макс.
Температурный коэффициент, максимальный
Ступенчатая характеристика (10-90%)
Испытательное напряжение 3, 5 кВ
Защитная схема Защита выходов от бросков тока при переходном процессе Cтабилитроны
Категория перенапряжения III
Степень загрязнения 2
Расчетное напряжение изоляции 300 В AC (к земле)
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет зеленый
Материал корпуса Полиамид РА, неусиленный
Монтажное положение 50 °Cвертикально (монтаж на горизонтальной монтажной рейке)
Соответствие нормам Соответствие CE
9. Стандарты и предписания
Электромагнитная совместимость Соответствует Директиве по ЭМС
Излучение помех EN 61000-6-4
Подключение согласно стандарту CUL
Соответствие нормам Соответствие CE
10. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 4.0 27271100
ECl@ss 4.1 27200300
ECl@ss 5.0 27200300
ECl@ss 5.1 27200300
ECl@ss 6.0 27210100
ECl@ss 7.0 27210123
ECl@ss 8.0 27210123
ECl@ss 9.0 27210123
13. ETIM
ETIM 3.0 EC002475
ETIM 4.0 EC002475
ETIM 5.0 EC002475
ETIM 6.0 EC002475
ETIM 7.0 EC002475
14. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121032
UNSPSC 18.0 39121032
UNSPSC 19.0 39121032
UNSPSC 20.0 39121032
UNSPSC 21.0 39121032

Характеристики

Бренд

PHOENIX CONTACT

Ширина	22, 5 мм
Высота	99 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 80 °C (без выпадения конденсата)
Макс. рабочая высота
Степень защиты	IP20
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Вход	Измерительный вход, для сигнала тока 1 А
Диапазон входных токов	0 A AC ... 1 A
Форма импульса	синусоидальный
Нагрузочная способность по максимальному току	2 x IN (5 мин при температуре окружающей 60 °C)
Нагрузочная способность по импульсному току	50 A (1 с)
Допустимый диапазон регулирования	1, 2 x IN
Номинальная частота fN	50 Гц
Диапазон измерения частоты	45 Гц ... 60 Гц
Рассеиваемая мощность	1, 6 ВА (при IA = 20 мА)
Тип подключения	Винтовые зажимы
Вход	Измерительный вход, для сигнала тока 5 А
Диапазон входных токов	0 A AC ... 5 A
Форма импульса	синусоидальный
Нагрузочная способность по максимальному току	2 x IN (5 мин при температуре окружающей 60 °C)
Нагрузочная способность по импульсному току	100 A (1 с)
Допустимый диапазон регулирования	1, 2 x IN
Номинальная частота fN	50 Гц
Диапазон измерения частоты	45 Гц ... 60 Гц
Рассеиваемая мощность	2, 2 ВА (I = 20 мА)
Тип подключения	Винтовые зажимы

Наименование, выход	Выход напряжения
Выходной сигнал, напряжение	0 В ... 10 В
Макс. выходное напряжение	20 В
Нагрузка / выходная нагрузка, выход напряжения	>100 кΩ
Пульсации	(ДА)
Наименование, выход	выход тока
Выходной сигнал, ток	0 мА ... 20 мА
Макс. выходной ток	30 мА
Нагрузка / выходная нагрузка, выход тока
Пульсации	(ДА)
Остаточная пульсация, в зависимости от измеренного значения	0, 5 % (от измеренного значения (от пика до пика))

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 14

Ошибка передачи, макс.
Температурный коэффициент, максимальный
Ступенчатая характеристика (10-90%)
Испытательное напряжение	3, 5 кВ
Защитная схема	Защита выходов от бросков тока при переходном процессе Cтабилитроны
Категория перенапряжения	III
Степень загрязнения	2
Расчетное напряжение изоляции	300 В AC (к земле)
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	Полиамид РА, неусиленный
Монтажное положение	50 °Cвертикально (монтаж на горизонтальной монтажной рейке)
Соответствие нормам	Соответствие CE

Наименование	CE
Маркировка	Соответствует требованиям ЕС

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
