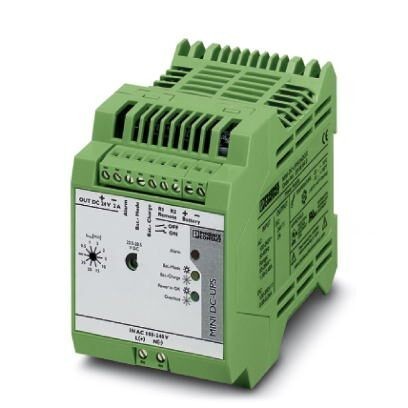

Источник бесперебойного питания MINI-DC-UPS/24DC/2 купить в интернет-магазине

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Стандарты
10. Соответствие / сертификаты
11. Данные по ЭМС
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Ширина 67, 5 мм
Высота 99 мм
Глубина 107 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 95 % (При 25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2
3. Входные данные
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон входных напряжений переменного тока 85 В AC ... 264 В AC
Диапазон входных напряжений постоянного тока 100 В DC ... 350 В DC
Время автономной работы настраивается0, 5 мин1 мин2 мин3 мин5 мин10 мин15 мин20 мин30 миндлительно
Потребляемый ток 0, 85 A (230 В AC)
1, 5 A (120 В AC)
Ограничение пускового тока/I²t 2c
Время автономной работы см. диаграмму
Время включения, типовое 100 мс
Коэффициент мощности (cos phi) около 0, 5
Защитная схема Варистор
Входной предохранитель, встроенный 3, 15 A (инертного типа, внутренний)
4. Выходные данные
Номин. напряжение на выходе 24 В DC
Диапазон настройки выходного напряжения (USet) 22, 5 В DC ... 29, 5 В DC (Нормальный режим работыбуферный режим работы в зависимости от напряжения батареи 27, 9 ... 19, 2 В постоянного тока)
Номинальный ток на выходе (IN) 2 A
Изменение хар-к 60 °C ... 70 °C (2, 5 % / K)
Ограничение тока на выходе макс. 3 A
Нагрузка, емкостная, максимальная неограниченно
Рассогласование
Рассеиваемая мощность, номинальная нагрузка, макс. 15 Вт
Рассеиваемая мощность, без нагрузки, макс. 3, 8 Вт
КПД >83 %
Остаточная пульсация (ДА)
Коммутационные пики, номинальная нагрузка (ДА)
Возможность параллельного подключения да
Защита от внутреннего перенапряжения
Устойчивость к обратной связи 35 В DC
5. Общие сведения
Технология IQ нет
Вес нетто 0, 45 кг
Носитель информации внешний, аккумулятор 0, 8 Aч / 1, 3 Aч
Напряжения изоляции на входе / выходе 4 кВ (Типовое исп.)
2 кВ (Выборочное исп.)
Степень защиты II (в закрытом шкафу управления)
MTBF (IEC 61709, SN 29500) >753000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйгоризонтально 0 мм, вертикально 50 мм
6. Характеристики клемм, вход
Тип подключения вставные винтовые клеммы COMBICON
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 8 мм
Резьба винтов M3
7. Характеристики клемм, выход
Тип подключения вставные винтовые клеммы COMBICON
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 8 мм
Резьба винтов M3
8. Параметры подключения сигнализации
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Резьба винтов M3
9. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Применение в железнодорожной отрасли EN 50121-4
10. Соответствие / сертификаты
Сертификация UL UL Listed UL 508
UL/C-UL одобренный UL 60950-1
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
11. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Электромагнитное высокочастотное поле EN 61000-4-3
Быстрые переходные процессы (всплески) EN 61000-4-4
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Падение напряжения EN 61000-4-11
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27040600
ECl@ss 4.1 27040600
ECl@ss 5.0 27040600
ECl@ss 5.1 27040600
ECl@ss 6.0 27040600
ECl@ss 7.0 27040603
ECl@ss 8.0 27040603
ECl@ss 9.0 27040705
14. ETIM
ETIM 2.0 EC000382
ETIM 3.0 EC000382
ETIM 4.0 EC000382
ETIM 5.0 EC000382
ETIM 6.0 EC000382
ETIM 7.0 EC000382
15. UNSPSC
UNSPSC 6.01 30211510
UNSPSC 7.0901 39121011
UNSPSC 11 39121011
UNSPSC 12.01 39121011
UNSPSC 13.2 39121011
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011

Характеристики

Последняя стоимость

44176.9

Бренд

Phoenix Contact
