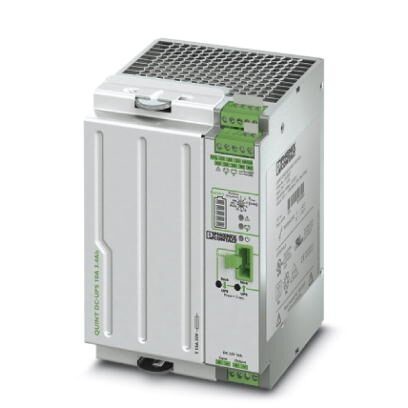

Источник бесперебойного питания QUINT-UPS/ 24DC/ 24DC/10/3.4AH

Описание

Характеристики

ИБП с технологией IQ и интегрированным энергоаккумулятором для крепления на несущей рейке, вход24 В DC, выход24 В DC / 10 A, энергоаккумуляторсвинцово-кислотный 3.4 Ач, включая смонтированный универсальный адаптер для несущей рейки UTA 107/30

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от аккумулятора 24 В DC)
6. Общие выходные данные
7. Общие сведения
8. Энергоаккумулятор
9. Характеристики клемм, вход
10. Характеристики клемм, выход
11. Параметры подключения сигнализации
12. Стандарты
13. Соответствие / сертификаты
14. Данные по ЭМС
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
1. Размеры
Ширина 120 мм
Высота 169 мм
Глубина 125 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) 0 °C ... 40 °C
Температура окружающей среды (хранение/транспорт) -15 °C ... 40 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2
3. Входные данные
Входное напряжение 24 В DC
Диапазон входных напряжений 18 В DC ... 30 В DC
Потребляемый ток (макс.) 18, 6 A (24 В DC)
Потребляемый ток (при холостом ходе) 9, 5 мА
Потребляемый ток (в процессе загрузки) 3, 6 A
4. Выходные данные (работа от сети 24 В DC)
Номин. напряжение на выходе 24 В DC
Диапазон выходных напряжений (в зависимости от входного напряжения) 18 В DC ... 30 В DC
Номинальный ток на выходе (IN) 10 A (0 °C ... 40 °C)
POWER BOOST (IBoost) 15 A (0 °C ... 40 °C)
Избирательный предохранитель (ISFB) 60 A (0 °C ... 40 °C)
5. Выходные данные (работа от аккумулятора 24 В DC)
Номин. напряжение на выходе 24 В DC
Диапазон выходных напряжений (в зависимости от входного напряжения) 19, 2 В DC ... 27, 6 В DC (UВЫХОД = UBAT - 0, 5 В DC)
Номинальный ток на выходе (IN) 10 A (0 °C ... 40 °C)
POWER BOOST (IBoost) 15 A (0 °C ... 40 °C)
Избирательный предохранитель (ISFB) 65 A (0 °C ... 40 °C)
6. Общие выходные данные
КПД >97, 6 % (Питание от сети, при заряженном энергоаккумуляторе)
7. Общие сведения
Технология IQ да
Утилизация Старые батареи нельзя выбрасывать с бытовым мусором, их утилизация должна осуществляться согласно действующим национальным требованиям. Их можно вернуть компании Phoenix Contact или производителю.
Вес нетто 3, 8 кг
Носитель информации Свинцовый AGM 3, 4 Ач
Степень защиты III
MTBF (IEC 61709, SN 29500) >806000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйотступ по горизонтали 5 мм, по вертикали 50 мм
8. Энергоаккумулятор
Батарейная технология VRLA
Тип аккумулятора Panasonic UP-VW1220P1
Время автономной работы 180 мин. (1 A)
10 мин. (10 A)
9. Характеристики клемм, вход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 16
Сечение проводника AWG, макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M4
10. Характеристики клемм, выход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 16
Сечение проводника AWG, макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M4
11. Параметры подключения сигнализации
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Резьба винтов M4
12. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Применение в железнодорожной отрасли EN 50121-4
13. Соответствие / сертификаты
Сертификация UL UL/C-UL одобренный UL 60950-1
UL Listed UL 508
14. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Разряд между контактами 8 кВ (Уровень контроля 4)
Воздушный разряд 15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 20 В/м
Диапазон частот 1 ГГц ... 3 ГГц
Напряженность проверочного поля 10 В/м
Диапазон частот 2 ГГц ... 3 ГГц
Напряженность проверочного поля 3 В/м
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 2 кВ (Уровень контроля 3 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
15. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)3 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
16. eCl@ss
ECl@ss 4.0 27040600
ECl@ss 4.1 27040600
ECl@ss 5.0 27040600
ECl@ss 5.1 27040600
ECl@ss 6.0 27040600
ECl@ss 7.0 27040603
ECl@ss 8.0 27040603
ECl@ss 9.0 27040705
17. ETIM
ETIM 3.0 EC001039
ETIM 4.0 EC000382
ETIM 5.0 EC000382
ETIM 6.0 EC000382
ETIM 7.0 EC000382
18. UNSPSC
UNSPSC 6.01 30211510
UNSPSC 7.0901 39121011
UNSPSC 11 39121011
UNSPSC 12.01 39121011
UNSPSC 13.2 39121011
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011
