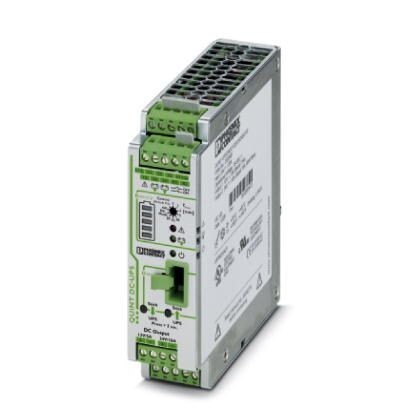

Источники бесперебойного питания с технологией IQ для установки на монтажную рейку, вход24 В DC, выход24 В DC / 10 A и 12 В DC 5 A, включая смонтированный универсальный адаптер для несущей рейки UTA 107/30
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от сети 12 В DC)
6. Выходные данные (работа от аккумулятора 24 В DC)
7. Выходные данные (работа от аккумулятора 12 В DC)
8. Общие выходные данные
9. Общие сведения
10. Характеристики клемм, вход
11. Характеристики клемм, выход
12. Параметры подключения сигнализации
13. Стандарты
14. Соответствие / сертификаты
15. Данные по ЭМС
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от сети 12 В DC)
6. Выходные данные (работа от аккумулятора 24 В DC)
7. Выходные данные (работа от аккумулятора 12 В DC)
8. Общие выходные данные
9. Общие сведения
10. Характеристики клемм, вход
11. Характеристики клемм, выход
12. Параметры подключения сигнализации
13. Стандарты
14. Соответствие / сертификаты
15. Данные по ЭМС
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
1. Размеры
| Ширина | 35 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 123 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 39 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
3. Входные данные
| Входное напряжение | 24 В DC |
| Номинальное напряжение на входе | 18 В DC ... 30 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Потребляемый ток (макс.) | 16 A (макс., работа от сети) |
| Потребляемый ток (в процессе загрузки) | 4 A (зарядка, работа от сети) |
| Пороговое значение включения, фикс. | ≤ 22 В DC |
| Пороговое значение включения, изменяемое | 1 В/0, 1 с |
4. Выходные данные (работа от сети 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 18 В DC ... 30 В DC (UOUT = UIN - 0, 5 B DC) |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Избирательный предохранитель (ISFB) | 60 A (-25 °C ... 60 °C) |
5. Выходные данные (работа от сети 12 В DC)
| Номин. напряжение на выходе | 12 В DC |
| Номинальный ток на выходе (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7, 5 A (-25 °C ... 40 °C) |
6. Выходные данные (работа от аккумулятора 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 19, 2 В DC ... 27, 6 В DC (UВЫХОД = UBAT - 0, 5 В DC) |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C) |
| Избирательный предохранитель (ISFB) | 65 A (-25 °C ... 60 °C) |
7. Выходные данные (работа от аккумулятора 12 В DC)
| Номин. напряжение на выходе | 12 В DC |
| Номинальный ток на выходе (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 7, 5 A (-25 °C ... 40 °C) |
8. Общие выходные данные
| Общая мощность P12V + P24V | макс. 360 Вт |
| КПД 12 В DC | >93 % (Питание от сети, при заряженном энергоаккумуляторе) |
| КПД 24 В DC | >98 % (Питание от сети, при заряженном энергоаккумуляторе) |
9. Общие сведения
| Технология IQ | да |
| Вес нетто | 0, 6 кг |
| Степень защиты | III |
| MTBF (IEC 61709, SN 29500) | >652000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемыйотступ по горизонтали 5 мм, по вертикали 50 мм |
10. Характеристики клемм, вход
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 16 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
11. Характеристики клемм, выход
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 16 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
12. Параметры подключения сигнализации
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
13. Стандарты
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 | |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 | |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Применение в железнодорожной отрасли | EN 50121-4 |
14. Соответствие / сертификаты
| Сертификация UL | UL Listed UL 508 |
| UL/C-UL одобренный UL 60950-1 |
15. Данные по ЭМС
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Разряд статического электричества | EN 61000-4-2 |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 15 кВ (Уровень контроля 4) |
| Электромагнитное высокочастотное поле | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 20 В/м |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | EN 61000-4-4 |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | EN 61000-4-5 |
| Вход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| E / A / S, | асимметричный |
| Диапазон частот | 0, 15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Примечания | Критерий A |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
16. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)25 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
17. eCl@ss
| ECl@ss 4.0 | 27040600 |
| ECl@ss 4.1 | 27040600 |
| ECl@ss 5.0 | 27040600 |
| ECl@ss 5.1 | 27040600 |
| ECl@ss 6.0 | 27040600 |
| ECl@ss 7.0 | 27040603 |
| ECl@ss 8.0 | 27040603 |
| ECl@ss 9.0 | 27040705 |
18. ETIM
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000382 |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| ETIM 7.0 | EC000382 |
19. UNSPSC
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 18.0 | 39121011 |
| UNSPSC 19.0 | 39121011 |
| UNSPSC 20.0 | 39121011 |
| UNSPSC 21.0 | 39121011 |
