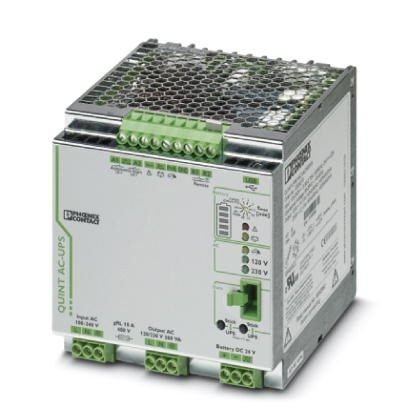

Источник бесперебойного питания QUINT-UPS/1AC/1AC/500VA купить в интернет-магазине

Источник бесперебойного питания с технологией IQ 1AC/1AC/500 VA. Для цепей на 120 В перем.тока/230 В перем. тока. В любое время выдает информацию касательно уровня заряда, оставшегося времени работы и срока службы аккумуляторного модуля, повышая таким образом степень готовности оборудования.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Стандарты
10. Соответствие / сертификаты
11. Данные по ЭМС
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Ширина 125 мм
Высота 130 мм
Глубина 125 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>50 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
3. Входные данные
Номинальное напряжение на входе 240 В AC
100 В AC
120 В AC -20 % / +15 %
230 В AC -20 % / +15 %
100 В AC ... 240 В AC
Диапазон входных напряжений 184 В AC ... 264 В AC
96 В AC ... 138 В AC
96 В AC ... 264 В AC
Диапазон частот AC 45 Гц ... 65 Гц
Время автономной работы 1 ч (38 Ач)
Допустимый входной предохранитель B16 230 В AC
Коэффициент мощности (cos phi) 0, 8
4. Выходные данные
Номинальное напряжение 120 В AC
230 В AC
Номинальный ток на выходе (IN) 4, 3 A (120 В AC, -25 °C ... 50 °C)
2, 2 A (230 В AC, -25 °C ... 40 °C)
POWER BOOST (IBoost) 5, 2 A (120 В AC, -25 °C ... 40 °C)
2, 7 A (230 В AC, -25 °C ... 40 °C)
Изменение хар-к >50 °C ... 70 °C (2, 5 % / K)
Возможность параллельного подключения нет
Возможность последовательного подключения Нет
5. Общие сведения
Технология IQ да
Вес нетто 2, 2 кг
КПД >98 % (Питание от сети)
>98 % (120 В AC)
>86 % (Питание от аккумулятора)
Степень защиты I
IP20
MTBF (IEC 61709, SN 29500)
>(40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 ммприсоединяемый PN
6. Характеристики клемм, вход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 1, 5 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 1, 5 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение проводника AWG, мин. 18
Сечение проводника AWG, макс. 10
Длина снятия изоляции 8 мм
Резьба винтов M4
7. Характеристики клемм, выход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 1, 5 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 1, 5 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение проводника AWG, мин. 18
Сечение проводника AWG, макс. 10
Длина снятия изоляции 8 мм
Резьба винтов M4
8. Параметры подключения сигнализации
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 10
Длина снятия изоляции 8 мм
Резьба винтов M4
9. Стандарты
Нормированные системы бесперебойного питания EN 62040-1
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2 (класс A)
Применение в железнодорожной отрасли EN 50121-4
10. Соответствие / сертификаты
Сертификация UL UL/C-UL Recognized UL 1778
11. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Разряд статического электричества EN 62040-2
Разряд между контактами 8 кВ (Уровень контроля 4)
Воздушный разряд 15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 3 ГГц
Напряженность проверочного поля 10 В/м
Диапазон частот 1 ГГц ... 3 ГГц
Напряженность проверочного поля 10 В/м
Диапазон частот 2 ГГц ... 3 ГГц
Напряженность проверочного поля 3 В/м
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 2 кВ (Уровень контроля 3 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27040600
ECl@ss 4.1 27040600
ECl@ss 5.0 27040600
ECl@ss 5.1 27040600
ECl@ss 6.0 27040600
ECl@ss 7.0 27040602
ECl@ss 8.0 27040602
ECl@ss 9.0 27040705
14. ETIM
ETIM 3.0 EC001039
ETIM 4.0 EC000382
ETIM 5.0 EC000382
ETIM 6.0 EC000382
ETIM 7.0 EC000382
15. UNSPSC
UNSPSC 6.01 30211510
UNSPSC 7.0901 39121011
UNSPSC 11 39121011
UNSPSC 12.01 39121011
UNSPSC 13.2 39121011
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011

Характеристики

Последняя стоимость

196376.38

Бренд

Phoenix Contact
