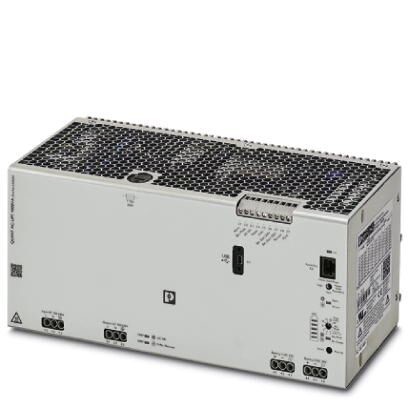

Источник бесперебойного питания с технологией IQ Technology для установки на несущую рейку. Вход120 / 230 В AC, выход120 / 230 В AC / 1 кВА. Постоянно выдает информацию касательно уровня заряда, оставшегося времени работы и срока службы аккумуляторного модуля, повышая степень готовности оборудования.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Соответствие / сертификаты
10. Данные по ЭМС
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Соответствие / сертификаты
10. Данные по ЭМС
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Размеры
| Ширина | 290 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (>50 °C изменение хар-к2, 5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (при заряженном энергоаккумуляторе) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % |
| Климатический класс | 3K3 (EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 3000 м (>2000 м, следует учитывать снижение характеристик) |
3. Входные данные
| Номинальное напряжение на входе | 100 В AC -10 % / +20 % |
| 110 В AC -10 % / +20 % | |
| 120 В AC -10 % / +20 % | |
| 130 В AC -10 % / +20 % | |
| 200 В AC -20 % / +20 % | |
| 210 В AC -20 % / +20 % | |
| 220 В AC -20 % / +20 % | |
| 230 В AC -20 % / +15 % | |
| 240 В AC -20 % / +10 % | |
| Диапазон входных напряжений | 90 В AC ... 264 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Время автономной работы | 1 ч (38 Ач) |
| Допустимый входной предохранитель | B16 230 В AC |
| Коэффициент мощности (cos phi) | 0, 9 |
4. Выходные данные
| Номинальное напряжение | 100 В AC |
| 110 В AC | |
| 120 В AC | |
| 130 В AC | |
| 200 В AC | |
| 210 В AC | |
| 220 В AC | |
| 230 В AC | |
| 240 В AC | |
| Номинальный ток на выходе (IN) | 7, 8 A (100 В AC) |
| 8, 1 A (110 B AC) | |
| 8, 3 A (120 В AC) | |
| 7, 7 A (130 B AC) | |
| 5 A (200 B AC) | |
| 4, 8 A (210 V AC) | |
| 4, 5 A (220 В AC) | |
| 4, 3 A (230 В AC) | |
| 4, 2 A (240 В AC) | |
| POWER BOOST (IBoost) | 13 A (120 В AC) |
| 7 A (230 В AC) | |
| Изменение хар-к | >50 °C ... 60 °C (2, 5 % / K) |
| Возможность параллельного подключения | да, 2 |
| Возможность последовательного подключения | Нет |
| Рассеиваемая мощность, без нагрузки, макс. | тип. 17 Вт (120 В AC) |
| тип. 25 Вт (230 В AC) |
5. Общие сведения
| Вес нетто | 5 кг |
| КПД | >92 % (120 В AC) |
| >94 % (230 В AC) | |
| Степень защиты | I |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | 217546 ч (230 В AC, при 40 °C) |
6. Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
7. Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
8. Параметры подключения сигнализации
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 8 мм |
9. Соответствие / сертификаты
| Сертификация UL | UL/C-UL Recognized UL 1778 |
10. Данные по ЭМС
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Разряд статического электричества | EN 61000-4-2 |
| Разряд между контактами | 6 кВ (Уровень контроля 3) |
| Воздушный разряд | 8 кВ (Уровень контроля 3) |
| Электромагнитное высокочастотное поле | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 6 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | EN 61000-4-4 |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 3 - асимметричный) |
| Примечания | Критерий A (B для USB) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| Влияние помех по цепи питания | EN 61000-4-6 |
| Диапазон частот | 0, 15 МГц ... 80 МГц |
| Напряжение | 10 В |
| Примечания | Критерий A |
| Частота | 50 Гц |
| 60 Гц | |
| Напряженность проверочного поля | 100 A/m |
| Примечания | Критерий A |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
12. eCl@ss
| ECl@ss 5.1 | 27040603 |
| ECl@ss 6.0 | 27040600 |
| ECl@ss 7.0 | 27040602 |
| ECl@ss 8.0 | 27040602 |
| ECl@ss 9.0 | 27040705 |
13. ETIM
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| ETIM 7.0 | EC000382 |
