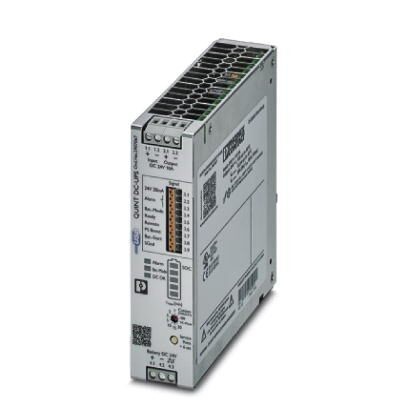

Источник бесперебойного питания QUINT4-UPS/24DC/24DC/10/USB купить в интернет-магазине

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные (общие)
5. Выходные данные (сетевое питание)
6. Выходные данные (питание от батареи)
7. Энергоаккумуляторы (батареи)
8. Общие характеристики
9. Характеристики клемм, вход
10. Характеристики клемм, выход
11. Параметры подключения батареи
12. Стандарты
13. Соответствие / сертификаты
14. Данные по ЭМС
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
1. Размеры
Ширина 35 мм
Высота 130 мм
Глубина 125 мм
Ширина при альтернативном монтаже 123 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 37 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс 3K3 (EN 60721)
Степень загрязнения 2
Высота установки ≤ 4000 м
3. Входные данные
Входное напряжение 24 В DC
Диапазон входных напряжений 18 В DC ... 30 В DC
Макс. электрическая прочность 35 В DC
Внутренний входной предохранитель нет
Импульс пускового тока ≤ 7 A (≤ 4 мс)
Защита от переполюсовки есть
Пороговое значение включения, фикс. 22 В DC
Время включения макс. 3 c
Падение напряжения вход / выход 0, 4 В DC
4. Выходные данные (общие)
Защищен от короткого замыкания да
Устойчивость в холостом режиме eсть
Время переключения 0 мс
Возможность параллельного подключения ИБП нет
Возможность последовательного подключения ИБП нет
Возможность параллельного подключения энергоаккумулятора да, 5 (учитывать защиту проводников)
Возможность последовательного подключения энергоаккумулятора нет
КПД тип. 98 %
5. Выходные данные (сетевое питание)
Диапазон выходного напряжения 18 В DC ... 30 В DC
18 В DC ... 32 В DC
Статичный Boost (IStat.Boost) 12, 5 A
Динамический Boost (IDyn.Boost) 20 A (5 с)
Избирательный предохранитель (ISFB) 60 A (15 мс)
6. Выходные данные (питание от батареи)
Диапазон выходного напряжения 19 В DC ... 32 В DC
Статичный Boost (IStat.Boost) 12, 5 A
Динамический Boost (IDyn.Boost) 20 A (5 с)
Избирательный предохранитель (ISFB) 60 A (15 мс)
7. Энергоаккумуляторы (батареи)
Аккумуляторная технология VRLA, VRLA-WTR, LI-ION
Конечное напряжение заряда (с температурной компенсацией) 25 В DC ... 32 В DC
Конечное напряжение заряда 32 В DC
Макс. емкость 80 Ач
Номинальная емкость (без дополнительного зарядного устройства) 1, 2 Ач ... 60 Ач
Зарядный ток (конфигурируемый) 3 A
Время зарядки 120 ч
Время автономной работы 25 мин. (7, 2 Ач)
Температурная компенсация (конфигурируемая) 42 мВ/К
Зарядная характеристика IU0U
Защита от глубокого разряда 19, 2 В DC
Датчик температуры да
IQ-Technology да
8. Общие характеристики
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
MTBF (IEC 61709, SN 29500) >1430000 ч (25 °C)
>916900 ч (40 °C)
>480100 ч (60 °C)
Ожидаемый срок службы (электролитические конденсаторы) 137895 ч
Масса 0, 5 кг
Директива по защите окружающей среды RoHS
WEEE
Reach
9. Характеристики клемм, вход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение одного гибкого провода/клеммы с наконечником мин. 0, 2 мм²
Сечение одного гибкого провода/клеммы с наконечником макс. 2, 5 мм²
Сечение проводника AWG, мин. 30
Сечение проводника AWG, макс. 12
Длина снятия изоляции 6, 5 мм
Мин. момент затяжки 0, 5 Нм
Момент затяжки, макс. 0, 6 Нм
10. Характеристики клемм, выход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение одного гибкого провода/клеммы с наконечником мин. 0, 2 мм²
Сечение одного гибкого провода/клеммы с наконечником макс. 2, 5 мм²
Сечение проводника AWG, мин. 30
Сечение проводника AWG, макс. 12
Длина снятия изоляции 6, 5 мм
Мин. момент затяжки 0, 5 Нм
Момент затяжки, макс. 0, 6 Нм
11. Параметры подключения батареи
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 30
Сечение проводника AWG, макс. 12
Длина снятия изоляции 6, 5 мм
Мин. момент затяжки 0, 5 Нм
Момент затяжки, макс. 0, 6 Нм
12. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Обозначение стандарта Безопасные малые напряжения
Стандарты / нормативные документы IEC 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
13. Соответствие / сертификаты
Наименование Сертификат UL
Маркировка UL/C-UL Listed UL 61010-1
Наименование Сертификат UL
Маркировка UL/C-UL Listed UL 61010-2-201
Наименование Сертификат UL
Маркировка UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Наименование CSA
Маркировка CAN/CSA-C22.2 No. 61010-1-12
Наименование CSA
Маркировка CAN/CSA-IEC 61010-2-201
Наименование CSA
Маркировка CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Наименование Схема CB
Маркировка IEC 61010-1
IEC 61010-2-201
14. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Разряд между контактами 8 кВ (Уровень контроля 4)
Воздушный разряд 15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 20 В/м (Уровень контроля 3)
Диапазон частот 1 ГГц ... 6 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Диапазон частот 1 ГГц ... 6 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 4 кВ (Уровень контроля 4 - асимметричный)
Выход 4 кВ (Уровень контроля 4 - асимметричный)
Сигнал 4 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий B
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий B
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Частота 16, 67 Гц
50 Гц
60 Гц
Напряженность проверочного поля 100 A/m
Дополнительный текст 60 с
Примечания Критерий A
Частота 50 Гц
60 Гц
Напряженность проверочного поля 1 кA/м
Дополнительный текст 3 c
Частота 0 Гц
Напряженность проверочного поля 300 A/m
Дополнительный текст DC, 60 с
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
15. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
16. eCl@ss
ECl@ss 5.1 27242213
ECl@ss 8.0 27242209
ECl@ss 9.0 27040705
17. ETIM
ETIM 5.0 EC000599
ETIM 6.0 EC000382
ETIM 7.0 EC000382
18. UNSPSC
UNSPSC 13.2 39121004
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011

Характеристики

Последняя стоимость

44496.6
