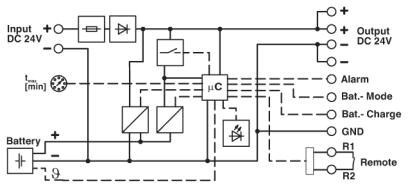

Источник бесперебойного питания со встроенным аккумуляторным модулем. Аккумуляторный модуль STEP-BAT/LI-ION/18.5DC/46WH может быть заказан отдельно.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от аккумулятора 24 В DC)
6. Общие выходные данные
7. Общие сведения
8. Характеристики клемм, вход
9. Характеристики клемм, выход
10. Параметры подключения сигнализации
11. Процесс зарядки
12. Стандарты
13. Соответствие / сертификаты
14. Данные по ЭМС
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от аккумулятора 24 В DC)
6. Общие выходные данные
7. Общие сведения
8. Характеристики клемм, вход
9. Характеристики клемм, выход
10. Параметры подключения сигнализации
11. Процесс зарядки
12. Стандарты
13. Соответствие / сертификаты
14. Данные по ЭМС
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
1. Размеры
| Ширина | 108 мм |
| Высота | 90 мм |
| Глубина | 71 мм |
2. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 45 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
3. Входные данные
| Входное напряжение | 24 В DC |
| Номинальное напряжение на входе | 24 В DC |
| Диапазон входных напряжений | 22, 5 В DC ... 29, 5 В DC |
| Потребляемый ток (в процессе загрузки) | |
| Потребляемый ток (макс.) | 4, 7 A |
| Потребляемый ток (при холостом ходе) | |
| Пороговое значение включения, фикс. | |
| Пороговое значение включения, изменяемое | 1 V / 1 s |
| Входной предохранитель, встроенный | 7 A (инертного типа, внутренний) |
4. Выходные данные (работа от сети 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 22, 5 В DC ... 29, 5 В DC (UOut = UIn - 0, 3 B DC) |
| Номинальный ток на выходе (IN) | 3 A (0 °C ... 40 °C) |
5. Выходные данные (работа от аккумулятора 24 В DC)
| Номин. напряжение на выходе | 24 В DC |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 23 В DC ... 26, 5 В DC (UOut = UIn (t-1)) |
| Номинальный ток на выходе (IN) | 3 A (0 °C ... 40 °C) |
6. Общие выходные данные
| КПД | >98 % (Питание от сети, при заряженном энергоаккумуляторе) |
7. Общие сведения
| Технология IQ | нет |
| Вес нетто | 0, 51 кг |
| Носитель информации | Литий-ионный |
| Степень защиты | III |
| MTBF (IEC 61709, SN 29500) | >1401000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемыйгоризонтально 0 мм, вертикально 50 мм |
8. Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 6, 5 мм |
| Резьба винтов | M3 |
9. Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 6, 5 мм |
| Резьба винтов | M3 |
10. Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 6, 5 мм |
| Резьба винтов | M3 |
11. Процесс зарядки
| Проверка качества аккумулятора | Да, при зарядке и циклически один раз в месяц |
| Защита от глубокого разряда |
12. Стандарты
| Требования по ЭМС к помехозащищенности | EN 61000-6-2 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
13. Соответствие / сертификаты
| Сертификация UL | UL Listed UL 508 |
| UL/C-UL одобренный UL 60950-1 |
14. Данные по ЭМС
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Разряд статического электричества | EN 61000-4-2 |
| Разряд между контактами | 6 кВ (Уровень контроля 3) |
| Воздушный разряд | 8 кВ (Уровень контроля 3) |
| Электромагнитное высокочастотное поле | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | EN 61000-4-4 |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | EN 61000-4-5 |
| Вход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| Влияние помех по цепи питания | EN 61000-4-6 |
| E / A / S, | асимметричный |
| Диапазон частот | 0, 15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Примечания | Критерий A |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
15. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
16. eCl@ss
| ECl@ss 9.0 | 27040705 |
17. ETIM
| ETIM 6.0 | EC000382 |
| ETIM 7.0 | EC000382 |
Характеристики
Последняя стоимость
53581.24
Бренд
Phoenix Contact
