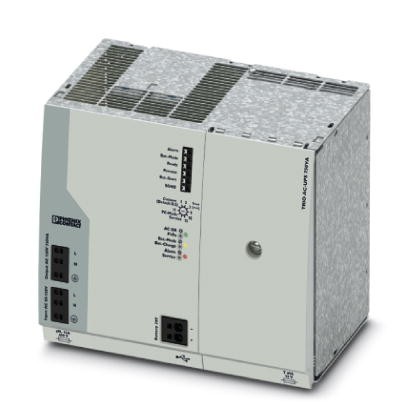

Источник бесперебойного питания TRIO-UPS-2G/1AC/1AC/120V/750VA

Описание

Характеристики

Источник бесперебойного питания 1AC/1AC/750 ВА со встроенным энергоаккумулятором, свинцово-кислотный, технология VRLA, 24 DC, 3,4 А-ч для систем 120 В AC.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Характеристики клемм, вход
5. Выходные данные
6. Выходные данные (сетевое питание)
7. Выходные данные (питание от батареи)
8. Характеристики клемм, выход
9. Общие характеристики
10. Энергоаккумулятор
11. Параметры подключения внешней батареи
12. Индикатор состояния и диагностических сообщений / сигнальные выходы Alarm
13. Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Mode
14. Индикатор состояния и диагностических сообщений / сигнальные выходы Ready
15. Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Charge
16. Индикатор состояния и диагностических сообщений / сигнальные выходы AC OK, P> Pn, Remote
17. Индикатор состояния и диагностических сообщений / сигнальные выходы Service
18. Параметры подключения сигнализации
19. Дистанционное управление
20. Старт в режиме питания от аккумулятора (аккум. старт)
21. Интерфейсы
22. Комбинации устройств
23. Стандарты
24. Соответствие / сертификаты
25. Данные по ЭМС
26. Соответствие экологическим нормам
27. eCl@ss
28. ETIM
29. UNSPSC
1. Размеры
Ширина 210 мм
Высота 170 мм
Глубина 136 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) 0 °C ... 40 °C
Температура окружающей среды (хранение/транспорт) -15 °C ... 40 °C (при заряженном энергоаккумуляторе)
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (25 °C, без выпадения конденсата)
Рабочая высота ≤ 3000 м (>2000 м, следует учитывать снижение характеристик)
Вибрация (при эксплуатации) 5 Гц ... 100 Гц, 0, 7г (EN 60068-2-6)
Ударопрочность 20г на каждую ось (EN 60068-2-27)
30 г на каждую ось в комплекте с UWA 130
Степень загрязнения 2
Климатический класс 3K3 (согласно EN 60721)
3. Входные данные
Номинальное напряжение на входе 120 В AC
Диапазон входных напряжений 96 В AC ... 138 В AC
Диапазон частот 45 Гц ... 55 Гц
55 Гц ... 65 Гц
Потребляемый ток 6 A
Допустимый входной предохранитель B10 B16 Listed breaker
4. Характеристики клемм, вход
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 10 мм
5. Выходные данные
Кажущаяся мощность 750 ВА
Номинальная (эффективная) мощность 600 Вт
Коэффициент мощности (cos phi) 0, 8
Коэффициент амплитуды 2, 8
Время переключения
Классификация согласно МЭК 62040-3 VFD-SS-311
6. Выходные данные (сетевое питание)
Номин. напряжение на выходе (UN) 120 В AC
Номинальный ток на выходе (IN) 6 A (750 ВA)
7. Выходные данные (питание от батареи)
Номин. напряжение на выходе (UN) 120 В AC
Номинальный ток на выходе (IN) 6 A (750 ВA)
Форма выходного напряжения чистая синусоида
Частота (после автоматического распознавания в режиме питания от сети) 50 Гц
60 Гц
8. Характеристики клемм, выход
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 10 мм
9. Общие характеристики
КПД >95 % (при заряженном энергоаккумуляторе)
MTBF (IEC 61709, SN 29500) >206000 ч (40 °C)
Степень защиты IP20
I
Исполнение корпуса DX51D+AZ (стальной лист / galvalume)
Исполнение крышки PC + ABS
Входной предохранитель 10 A 400 В gRL
Масса 5, 7 кг
10. Энергоаккумулятор
Батарейная технология Свинцовый AGM
Тип аккумулятора 2x Panasonic UP-VW1220P1
Емкость 3, 4 Ач
Предохранитель аккумулятора 40 A, 32 В
Время зарядки 7 ч
Срок службы 6 лет ... 9 лет (20 °C)
Крайний срок ввода в эксплуатацию 6 Месяцы (0 °C ... 20 °C)
Время автономной работы 20 мин. (100 Вт)
4 мин. (300 Вт)
1 мин. (600 Вт)
Возможность установки внешнего аккумулятора 1x 24 В 3, 4 Ач
11. Параметры подключения внешней батареи
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 10 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 6 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 8
Длина снятия изоляции 15 мм
12. Индикатор состояния и диагностических сообщений / сигнальные выходы Alarm
Выходной переключающий контакт Транзисторный выход, активный
Выходное напряжение 24 В (SELV)
Ток длительной нагрузки ≤ 20 мА
Индикатор состояния Красный СИД
13. Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Mode
Выходной переключающий контакт Транзисторный выход, активный
Выходное напряжение 24 В (SELV)
Ток длительной нагрузки ≤ 20 мА
Индикатор состояния Желтый СИД
14. Индикатор состояния и диагностических сообщений / сигнальные выходы Ready
Выходной переключающий контакт Транзисторный выход, активный
Выходное напряжение 24 В (SELV)
Ток длительной нагрузки ≤ 20 мА
15. Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Charge
Индикатор состояния Желтый СИД
16. Индикатор состояния и диагностических сообщений / сигнальные выходы AC OK, P> Pn, Remote
Индикатор состояния Зеленый СИД
17. Индикатор состояния и диагностических сообщений / сигнальные выходы Service
Индикатор состояния Красный СИД
18. Параметры подключения сигнализации
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 16
Длина снятия изоляции 8 мм
19. Дистанционное управление
Наименование Remote
Малый сигнал Соединение после SGnd с
Сигнал H-уровня Открыто (>35 кОм между Remote и SGnd)
20. Старт в режиме питания от аккумулятора (аккум. старт)
Малый сигнал Соединение после SGnd с
Сигнал H-уровня Открыто (>200 кОм между Bat.-Start и SGnd)
21. Интерфейсы
Интерфейс MINI-USB тип B
22. Комбинации устройств
Возможность параллельного подключения ИБП нет
Возможность последовательного подключения ИБП нет
23. Стандарты
Нормированные системы бесперебойного питания EN 62040-1
24. Соответствие / сертификаты
Сертификация UL UL/C-UL Recognized UL 1778
25. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Разряд между контактами 6 кВ (Уровень контроля 3)
Воздушный разряд 8 кВ (Уровень контроля 3)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 3 ГГц
Напряженность проверочного поля 10 В/м
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 2 кВ (Уровень контроля 3 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 3 - асимметричный)
Примечания Критерий A (B для USB)
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В
Примечания Критерий A
Частота 60 Гц
Напряженность проверочного поля 100 A/m
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
26. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)3 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
27. eCl@ss
ECl@ss 4.0 27040600
ECl@ss 4.1 27040600
ECl@ss 5.0 27040600
ECl@ss 5.1 27040600
ECl@ss 6.0 27040600
ECl@ss 7.0 27040602
ECl@ss 8.0 27040602
ECl@ss 9.0 27040705
28. ETIM
ETIM 5.0 EC000382
ETIM 6.0 EC000382
ETIM 7.0 EC000382
29. UNSPSC
UNSPSC 13.2 39121011
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011

Бренд

Phoenix Contact
