Источник бесперебойного питания TRIO-UPS-2G/3AC/24DC/20 купить в интернет-магазине

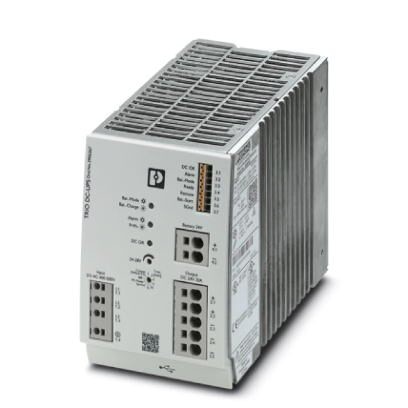

Источник бесперебойного питания TRIO-UPS-2G/3AC/24DC/20

Описание

Характеристики

Источник бесперебойного питания со встроенным блоком питания. Для энергоаккумуляторов со свинцовой технологией AGM емкостью от 3,4 А∙ч до 38 А∙ч. Вход3-фазный, выход24 В DC / 20 А. Технология присоединения push-in

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Процесс зарядки
10. Стандарты
11. Соответствие / сертификаты
12. Данные по ЭМС
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Размеры
Ширина 88 мм
Высота 130 мм
Глубина 160 мм
Ширина при альтернативном монтаже 160 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 88 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (при +25 ℃, без образования конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2
Высота установки ≤ 4000 м (>2000 м, следует учитывать снижение характеристик)
3. Входные данные
Ограничение пускового тока/I²t 2c
Время автономной работы ≥ 25 мс (400 В AC)
Время включения, типовое 200 мс
Входной предохранитель, встроенный 6, 3 A (инертного типа, внутренний)
4. Выходные данные
Номин. напряжение на выходе 24 В DC
Диапазон настройки выходного напряжения (USet) 24 В DC ... 28 В DC (>24 В мощность постоянна)
Номинальный ток на выходе (IN) 20 A
Динамический Boost (IDyn.Boost) 30 A
Изменение хар-к >60 °C (2, 5 %/K от POut nom.)
Рассогласование
Рассеиваемая мощность, без нагрузки, макс.
КПД тип. 93 % (400 В AC)
тип. 92 % (480 В AC)
тип. 94 % (Питание от аккумулятора)
Остаточная пульсация
Возможность параллельного подключения да, с развязкой диодным модулем
Защита от внутреннего перенапряжения
Устойчивость к обратной связи ≤ 35 В DC
5. Общие сведения
Вес нетто 1, 71 кг
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Степень защиты I
MTBF (IEC 61709, SN 29500) >1108720 ч (400 В AC, при 25 °C)
>680194 ч (400 В AC, при 40 °C)
>323816 ч (400 В AC, при 60 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйгоризонтально 0 мм, вертикально 50 мм
6. Характеристики клемм, вход
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 10 мм
7. Характеристики клемм, выход
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 10 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 6 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 8
Длина снятия изоляции 15 мм
8. Параметры подключения сигнализации
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 16
Длина снятия изоляции 8 мм
9. Процесс зарядки
Зарядная характеристика IU0U
Ток зарядки 0, 5 A ... 3 A (-25 °C ... 60 °C)
10. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
СтандартБезопасность электрических контрольно-измерительных приборов и лабораторного оборудования МЭК 61010-1
Стандарт - безопасные малые напряжения МЭК 61010 (SELV) / (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока EN 61204-3
11. Соответствие / сертификаты
Сертификация UL UL Listed UL 61010
UL/C-UL Listed ANSI/ISA-12.12.01, Класс I, Раздел 2, Группы A, B, C
12. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Излучение кондуктивных помех EN 61000-6-3 (класс B)
Излучение помех EN 61000-6-3 (класс B)
Излучение кондуктивных помех DNV GL Класс B
Дополнительный текст Диапазон распределение электропитания
Излучение помех DNV GL Класс B
Дополнительный текст Область перемычки и крышки
Разряд статического электричества EN 61000-4-2
Разряд между контактами 6 кВ (Уровень контроля 4)
Воздушный разряд 8 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 6 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 4 кВ (Уровень контроля 4 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Вход 2 кВ (Уровень контроля 3 - симметричный)
4 кВ (Уровень контроля 4 - асимметричный)
Выход 1 кВ (Уровень контроля 1 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
Влияние помех по цепи питания EN 61000-4-6
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Затухающие синусоидальные колебания (круговая волна) EN 61000-4-12
Вход 2 кВ (симметричный)
4 кВ (асимметричный)
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
14. eCl@ss
ECl@ss 9.0 27040705
15. ETIM
ETIM 6.0 EC000382
ETIM 7.0 EC000382
