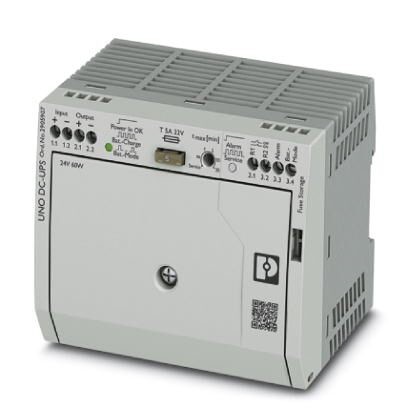

Источник бесперебойного питания UNO-UPS/24DC/24DC/60W

Описание

Характеристики

Источник бесперебойного питания со встроенным энергоаккумулятором, свинцовый аккумулятор AGM, технология VRLA, 24 В DC, 0,8 А-ч.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные (работа от сети 24 В DC)
5. Выходные данные (работа от аккумулятора 24 В DC)
6. Общие выходные данные
7. Общие сведения
8. Характеристики клемм, вход
9. Характеристики клемм, выход
10. Параметры подключения сигнализации
11. Стандарты
12. Соответствие / сертификаты
13. Данные по ЭМС
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
1. Размеры
Ширина 110 мм
Высота 90 мм
Глубина 84 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -15 °C ... 50 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 60 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Степень загрязнения 2
3. Входные данные
Входное напряжение 24 В DC
Номинальное напряжение на входе 24 В DC (SELV)
Диапазон входных напряжений 22, 5 В DC ... 29, 5 В DC
Потребляемый ток (в процессе загрузки)
Потребляемый ток (макс.) 2, 8 A
Потребляемый ток (при холостом ходе)
Входной предохранитель, встроенный 5 A (электронный)
4. Выходные данные (работа от сети 24 В DC)
Номин. напряжение на выходе 24 В DC
Диапазон выходных напряжений (в зависимости от входного напряжения) UOut = UIn - 0, 5 В DC
Номинальный ток на выходе (IN) 2, 5 A
5. Выходные данные (работа от аккумулятора 24 В DC)
Номинальный ток на выходе (IN) 2, 5 A
6. Общие выходные данные
КПД >95 % (Питание от сети, при заряженном энергоаккумуляторе)
7. Общие сведения
Технология IQ нет
Вес нетто 1 кг
Носитель информации Свинцовый AGM
Степень защиты III
MTBF (IEC 61709, SN 29500) >1900000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйгоризонтально 0 мм, вертикально 30 мм
8. Характеристики клемм, вход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 7 мм
Резьба винтов M3
9. Характеристики клемм, выход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 7 мм
Резьба винтов M3
10. Параметры подключения сигнализации
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 7 мм
Резьба винтов M3
11. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
12. Соответствие / сертификаты
Сертификация UL UL Listed UL 508
UL/C-UL одобренный UL 60950-1
13. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Разряд статического электричества EN 61000-4-2
Разряд между контактами 6 кВ (Уровень контроля 3)
Воздушный разряд 8 кВ (Уровень контроля 3)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 3 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 2 кВ (Уровень контроля 3 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
Влияние помех по цепи питания EN 61000-4-6
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
14. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
15. eCl@ss
ECl@ss 4.0 27040600
ECl@ss 4.1 27040600
ECl@ss 5.0 27040600
ECl@ss 5.1 27040600
ECl@ss 6.0 27040600
ECl@ss 7.0 27040603
ECl@ss 8.0 27040603
ECl@ss 9.0 27040705
16. ETIM
ETIM 5.0 EC000382
ETIM 6.0 EC000382
ETIM 7.0 EC000382
17. UNSPSC
UNSPSC 13.2 39121011
UNSPSC 18.0 39121011
UNSPSC 19.0 39121011
UNSPSC 20.0 39121011
UNSPSC 21.0 39121011
