Описание
Характеристики

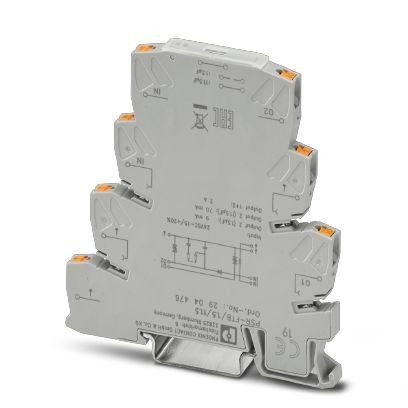

Клемма для фильтрации тестовых импульсов безопасных полупроводниковых выходов с возможностью настройки (1,5 мкФ/11,5 мкФ), а также фильтрации от ЭМВ 24-вольтных сигналов с силой тока до 2 А.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Параметры подключения цепи управления
6. Параметры подключения цепи нагрузки
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Параметры подключения цепи управления
6. Параметры подключения цепи нагрузки
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 6, 2 мм |
| Высота | 94 мм |
| Глубина | 80 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
3. Входные данные
| Входное номинальное напряжение UN | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
| Типовой входной ток при UN | макс. 15 мА |
| Защитная схема | Защита от перенапр. |
4. Выходные данные
| Номинальное напряжение | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
| Диапазон номинального выходного напряжения | 19, 2 В DC ... 28, 8 В DC (Управляющее напряжение UST справа / слева) |
| Макс. ток продолжительной нагрузки | макс. 2 A (в сумме для OUT1 + OUT2) |
5. Параметры подключения цепи управления
| Наименование, подключение | Цепь управления |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
6. Параметры подключения цепи нагрузки
| Наименование, подключение | Цепь нагрузки |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
7. Общие сведения
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
8. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | EN 61131 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27240692 |
11. ETIM
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC002564 |
| ETIM 5.0 | EC002564 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
12. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121552 |
| UNSPSC 18.0 | 39121552 |
| UNSPSC 19.0 | 39121552 |
| UNSPSC 20.0 | 39121552 |
| UNSPSC 21.0 | 39121552 |
Характеристики
