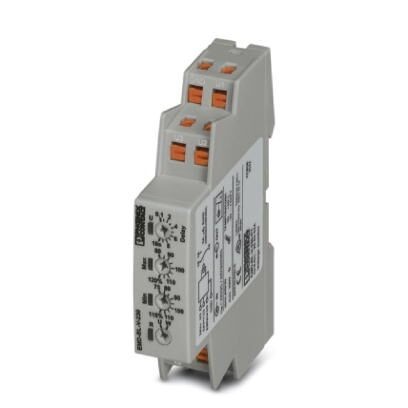

Реле контроля 1-фазного напряжения 24 В AC/DC или 230 В AC, пониженное напряжение или интервал, 1 переключающий контакт, разъем Push-in
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 17, 5 мм |
| Высота | 88 мм |
| Глубина | 65, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61000-6-2 |
3. Входные данные
| Диапазон входных напряжений | 0 В DC ... 24 В DC (ЗажимыU1 и GND) |
| 0 В AC ... 24 В AC (ЗажимыU2 и GND) | |
| 0 В AC ... 230 В AC (ЗажимыU3 и GND) | |
| Температурный коэффициент, максимальный | ≤ 0, 05 % |
| Функция | Пониженное напряжение, интервал |
| Мин. диапазон настройки | 75 % ... 115 % (от UN) |
| Макс. диапазон настройки | 80 % ... 120 % (от UN) |
| Диапазон настройки задержки срабатывания | 0, 1 c ... 10 c |
| Базовая точность | ≤ 5 % (от конечного значения по шкале) |
| Точность настройки | ± 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 2 % |
| Время возврата в состояние готовности | >500 мс |
4. Контактная часть
| Исполнение контакта | 1 сухой переключающий контакт |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A / 250 В AC) |
| Выходные предохранители | 5 A (быстродействующий) |
5. Питание
| Электропитание | -25 % ... +20 % (= Измеряемое напряжение) |
6. Общие сведения
| Долговечность механическая | 15x 106 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Тип изоляционного материала, корпус | Полиамид РА 6.6, самозатухающий |
| Цвет | cерый |
7. Параметры подключения
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Стандарты / нормативные документы | DIN EN 60947-5-1 |
| Расчетное напряжение изоляции | 300 В (Цепь питания) |
| 250 В (Выходная цепь) | |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371800 |
| ECl@ss 5.1 | 27371800 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371801 |
| ECl@ss 8.0 | 27371801 |
| ECl@ss 9.0 | 27371801 |
11. ETIM
| ETIM 2.0 | EC001438 |
| ETIM 3.0 | EC001438 |
| ETIM 4.0 | EC001438 |
| ETIM 5.0 | EC001438 |
| ETIM 6.0 | EC001438 |
| ETIM 7.0 | EC001438 |
12. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 41113620 |
| UNSPSC 18.0 | 41113620 |
| UNSPSC 19.0 | 41113620 |
| UNSPSC 20.0 | 41113620 |
| UNSPSC 21.0 | 41113620 |
Характеристики
Бренд
PHOENIX CONTACT
