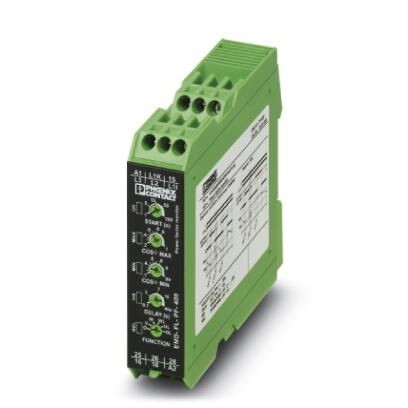

Реле контроля нагрузки (cos φ=0,1 ... 1) в 1- и 3-х фазных сетях, недостаточная нагрузка, перегрузка, функция Window, блок питания для хранения данных ошибок, блок питания с широкой поддержкой входных параметров, 2 преобр-ля
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Контактная часть
6. Питание
7. Общие сведения
8. Параметры подключения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Контактная часть
6. Питание
7. Общие сведения
8. Параметры подключения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 90 мм |
| Глубина | 113 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61000-6-2 |
4. Входные данные
| Входное номинальное напряжение UN | 3 N ~ 415/240 В |
| Диапазон входных напряжений | 40 В AC ... 415 В AC (1(N) ~, 1-фазная нагрузка) |
| 40 В AC ... 415 В AC (3(N) ~, 3-фазная нагрузка) | |
| Диапазон входных токов | 0, 5 A ... 10 A (КлеммыL1i и L1k) |
| Нагрузочная способность по максимальному току | непрерывно 12 А |
| Температурный коэффициент, максимальный | ≤ 0, 1 %/K |
| Функция | Пониженная нагрузка, повышенная нагрузка, функция окна |
| Диапазон настройки задержки срабатывания | 0, 1 c ... 40 c |
| Диапазон настройки задержки пуска | 1 c ... 100 c |
| Базовая точность | ± 5 % (при сos φ = 0, 8) |
| Точность настройки | ≤ 5 % (при сos φ = 0, 8) |
| Стабильность повторяемости | ± 1, 8 % |
| Время возврата в состояние готовности | 500 мс |
5. Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
6. Питание
| Диапазон напряжения питания | 24 В AC ... 240 В AC -15 % ... +10 % |
| 24 В DC ... 240 В DC (-20 % ... +25 %) |
7. Общие сведения
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
8. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 25 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 300 В |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371800 |
| ECl@ss 5.1 | 27371800 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371806 |
| ECl@ss 8.0 | 27371016 |
| ECl@ss 9.0 | 27371016 |
12. ETIM
| ETIM 2.0 | EC001438 |
| ETIM 3.0 | EC001438 |
| ETIM 4.0 | EC001438 |
| ETIM 5.0 | EC002057 |
| ETIM 6.0 | EC001443 |
| ETIM 7.0 | EC001443 |
13. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121106 |
| UNSPSC 18.0 | 39121106 |
| UNSPSC 19.0 | 39121106 |
| UNSPSC 20.0 | 39121106 |
| UNSPSC 21.0 | 39121106 |
