Описание
Характеристики

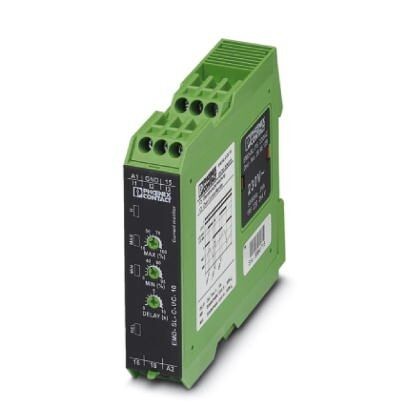

Реле контроля для контроля 1-фазных токов 0...10 В переменного/постоянного тока, минимальный ток, напряжение питания на выбор через модуль питания, 1 преобразователь
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 90 мм |
| Глубина | 113 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61000-6-2 |
3. Входные данные
| Диапазон входных токов | 0 мА ... 100 мА (КлеммыI1 и GND) |
| 0 A ... 1 A (КлеммыI2 и GND) | |
| 0 A ... 10 A (КлеммыI3 и GND) | |
| Нагрузочная способность по максимальному току | 800 мА (при Iном. = 100 мА) |
| 3 А (при Iном. = 1 А) | |
| 12 А (при Iном. = 10 А) | |
| Температурный коэффициент, максимальный | |
| Функция | Пониженный ток |
| Мин. диапазон настройки | 5 % ... 95 % (от IN) |
| Макс. диапазон настройки | 10 % ... 100 % (от IN) |
| Диапазон настройки задержки срабатывания | 0, 2 c ... 10 c |
| Базовая точность | ± 5 % (от конечного значения по шкале) |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 2 % |
| Время возврата в состояние готовности | 500 мс |
4. Контактная часть
| Исполнение контакта | 1 сухой переключающий контакт |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
5. Питание
| Диапазон напряжения питания | 24 В AC ... 230 В AC (см. описание силовых модулей) |
| 24 В DC (см. описание силовых модулей) |
6. Общие сведения
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 25 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 300 В |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371800 |
| ECl@ss 5.1 | 27371800 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371802 |
| ECl@ss 8.0 | 27371802 |
| ECl@ss 9.0 | 27371802 |
11. ETIM
| ETIM 2.0 | EC001440 |
| ETIM 3.0 | EC001440 |
| ETIM 4.0 | EC001440 |
| ETIM 5.0 | EC001440 |
| ETIM 6.0 | EC001440 |
| ETIM 7.0 | EC001440 |
12. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 41113637 |
| UNSPSC 18.0 | 41113637 |
| UNSPSC 19.0 | 41113637 |
| UNSPSC 20.0 | 41113637 |
| UNSPSC 21.0 | 41113637 |
Характеристики
Бренд
PHOENIX CONTACT
