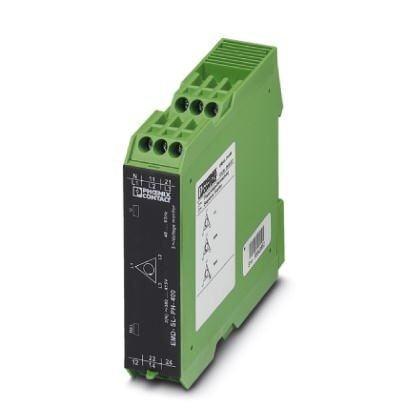

Реле контроля для контроля чередования, обрыва и асимметрии фаз, 342...457 В АС, питание от измерительного напряжения, 2 преобразователя
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 90 мм |
| Глубина | 113 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61000-6-2 |
3. Входные данные
| Входное номинальное напряжение UN | 400 В (3 N ~ 400/230 В) |
| Функция | Последовательность фаз, обрыв фазы, асимметричность |
| Мин. диапазон настройки пороговых значений, напряжение | 342 В AC |
| Макс. диапазон настройки пороговых значений, напряжение | 457 В AC |
| Диапазон настройки задержки срабатывания | ≤ 350 мс (жестко фиксируется) |
| Диапазон настройки задержки пуска | ≤ 500 мс (жестко фиксируется) |
| Ассиметричность | фикс., прибл. 30 % |
| Время возврата в состояние готовности |
4. Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
5. Питание
| Электропитание | от измерительного напряжения |
6. Общие сведения
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 25 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 300 В |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371800 |
| ECl@ss 5.1 | 27371800 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371803 |
| ECl@ss 8.0 | 27371803 |
| ECl@ss 9.0 | 27371803 |
11. ETIM
| ETIM 4.0 | EC001441 |
| ETIM 5.0 | EC001441 |
| ETIM 6.0 | EC001441 |
| ETIM 7.0 | EC001441 |
12. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121106 |
| UNSPSC 18.0 | 39121106 |
| UNSPSC 19.0 | 39121106 |
| UNSPSC 20.0 | 39121106 |
| UNSPSC 21.0 | 39121106 |
Характеристики
Бренд
PHOENIX CONTACT
