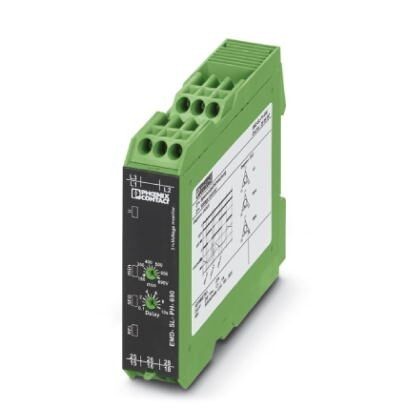

Реле контроля последовательности фаз, выпадения фаз и асимметрии при 208 В AC ... 690 В AC 3-фазных сетей, 2 переключающих контакта, с винтовыми зажимами
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Контактная часть
5. Питание
6. Общие сведения
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 90 мм |
| Глубина | 113 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (C300) |
| -25 °C ... 55 °C (B300) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61326-1 |
3. Входные данные
| Входное номинальное напряжение UN | 690 В (3~ 208 В ... 690 В) |
| Диапазон входных напряжений | 177 В ... 794 В (3~) |
| Функция | Пониженное напряжение, последовательность фаз, обрыв фазы |
| Мин. диапазон настройки пороговых значений, напряжение | 177 В AC |
| Макс. диапазон настройки пороговых значений, напряжение | 794 В AC |
| Диапазон настройки задержки срабатывания | 0, 1 c ... 10 c |
| Базовая точность | ≤ 3 % (от конечного значения по шкале) |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 2 % |
| Ассиметричность | 25 % |
| Время возврата в состояние готовности | >500 мс |
4. Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 400 В AC |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A/250 В AC при +55 °C) |
| 150 ВА (5 А/30 В DC при +55 °C) | |
| 75 ВА (2, 5 А/30 В DC при +70 °C) | |
| Выходные предохранители | 5 A (быстродействующий) |
5. Питание
| Электропитание | ±15 % (= Измеряемое напряжение) |
6. Общие сведения
| Долговечность механическая | 20x 106 коммутационных циклов |
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 5 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61326-1 |
| Помехоустойчивость | EN 61326-1 |
| Стандарты / нормативные документы | МЭК 60664-1 |
| Расчетное напряжение изоляции | 250 В (Выходная цепь) |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 5.0 | 27371800 |
| ECl@ss 5.1 | 27371800 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371803 |
| ECl@ss 8.0 | 27371803 |
| ECl@ss 9.0 | 27371803 |
11. ETIM
| ETIM 4.0 | EC001441 |
| ETIM 5.0 | EC001441 |
| ETIM 6.0 | EC001441 |
| ETIM 7.0 | EC001441 |
12. UNSPSC
| UNSPSC 13.2 | 41113637 |
| UNSPSC 18.0 | 39121106 |
| UNSPSC 19.0 | 39121106 |
| UNSPSC 20.0 | 39121106 |
| UNSPSC 21.0 | 39121106 |
